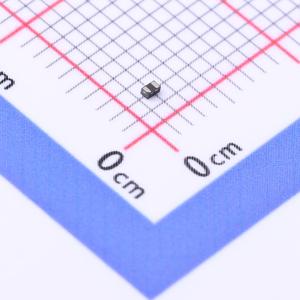

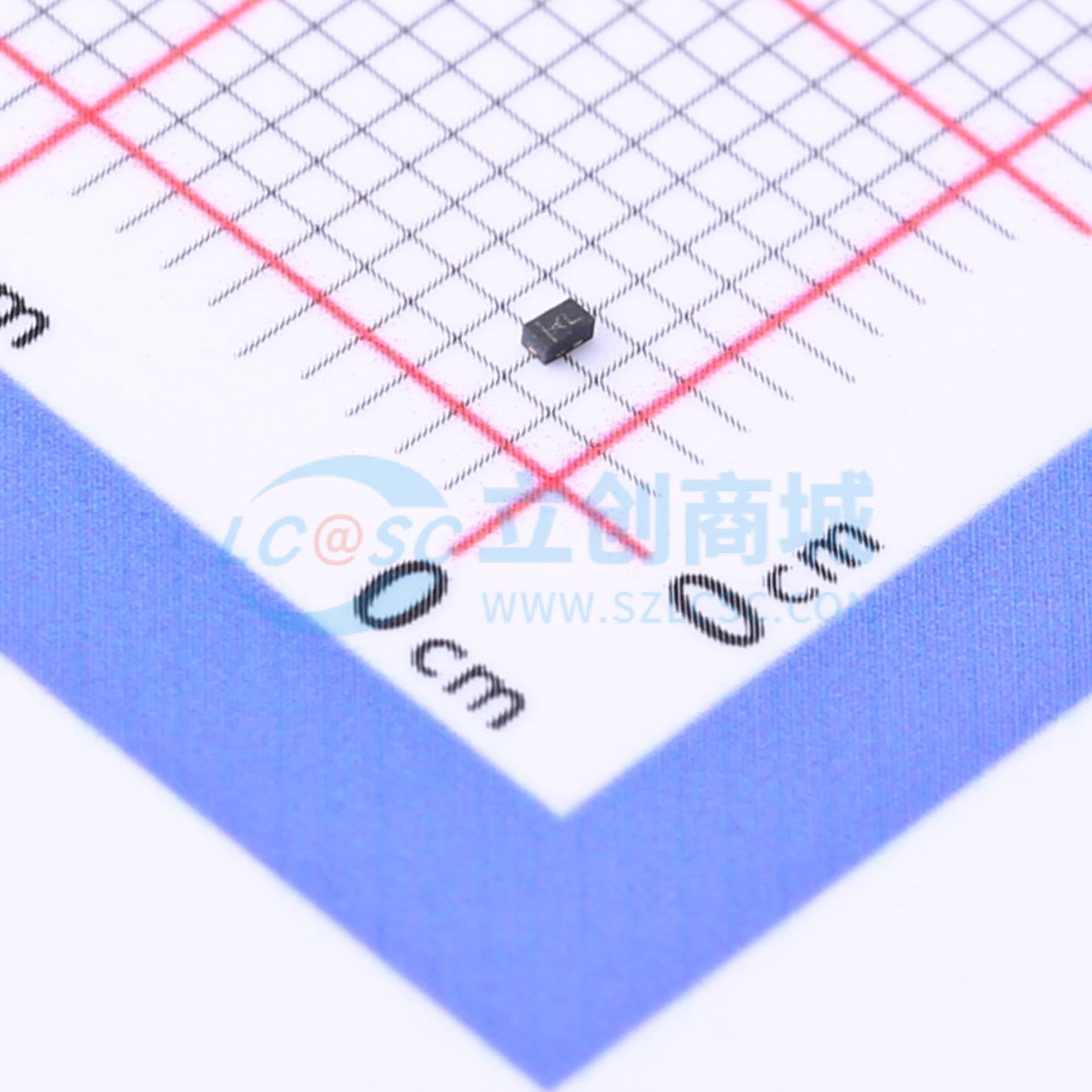

温馨提醒：图片仅供参考，商品以实物为准

ESD56371N-2/TR

双向TVS 15V截止峰值浪涌电流：22A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD56371N是一款双向TVS（瞬态电压抑制器）。它专为保护连接到电源线的敏感电子元件而设计，可防止由ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过应力。ESD56371N可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触和空气放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达22A（8/20 μs）的峰值脉冲电流。ESD56371N采用DFN1006 - 2L封装。标准产品无铅且无卤素。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD56371N-2/TR
商品编号: C2939838
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

ESD56371N是一款双向TVS（瞬态电压抑制器）。它专为保护连接到电源线的敏感电子元件而设计，可防止由ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过应力。 ESD56371N可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触和空气放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达22A（8/20 μs）的峰值脉冲电流。 ESD56371N采用DFN1006 - 2L封装。标准产品无铅且无卤素。

商品特性

反向关断电压：最大±15V
根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30 kV（接触和空气放电）
IEC61000 - 4 - 5（浪涌）：22A（8/20 μs）
电容：典型值Ci = 31 pF
低泄漏电流
低钳位电压：典型值VCL = 16V，IPP = 16A（TLP）
固态硅技术

应用领域

电源线
手机
平板电脑
微处理器
便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	15V
	钳位电压	21.5V
	峰值脉冲电流(Ipp)	22A@8/20us
	峰值脉冲功率(Ppp)	470W@8/20us

	属性	参数值
	击穿电压	16V
	反向电流(Ir)	1nA
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	31pF
