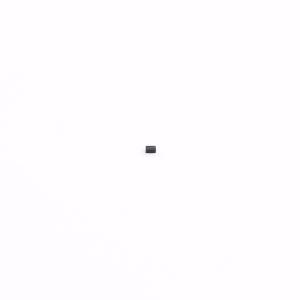

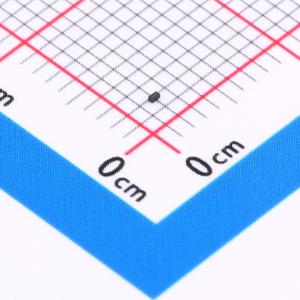

温馨提醒：图片仅供参考，商品以实物为准
ESD73251CZ-2/TR
双向ESD 24V截止 峰值浪涌电流：5.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD73251CZ是一款超低电容TVS（瞬态电压抑制器），旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。ESD73251CZ集成了一对超低电容转向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD73251CZ可提供高达±20kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，可承受高达5.5A（8/20μs）的峰值脉冲电流。ESD73251CZ采用DWN0603 - 2L封装。标准产品无铅且无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD73251CZ-2/TR
- 商品编号
- C2939841
- 商品封装
- DWN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 7.6V | |
| 峰值脉冲电流(Ipp) | 5.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 36W@8/20us | |
| 击穿电压 | 25V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
ESD73251CZ是一款超低电容TVS（瞬态电压抑制器），旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。 ESD73251CZ集成了一对超低电容转向二极管和一个TVS二极管。 根据IEC61000 - 4 - 2标准，ESD73251CZ可提供高达±20kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，可承受高达5.5A（8/20μs）的峰值脉冲电流。 ESD73251CZ采用DWN0603 - 2L封装。 标准产品无铅且无卤。
商品特性
- 关断电压：最大±24V
- 每条线路的瞬态保护符合：
- IEC61000 - 4 - 2（ESD）：±20kV（接触放电）
- IEC61000 - 4 - 5（浪涌）：5.5A（8/20μs）
- 超低电容：典型C_J = 0.50pF
- 超低泄漏电流：典型l_R < 1nA
- 低钳位电压：在I_PP = 16A（TLP）时，典型V_CL = 7.6V
- 固态硅技术
应用领域
- NFC天线保护
- 高速数据线保护
