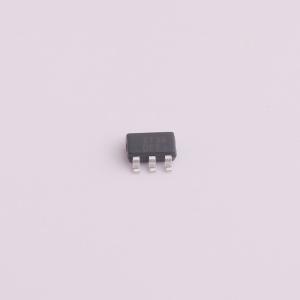

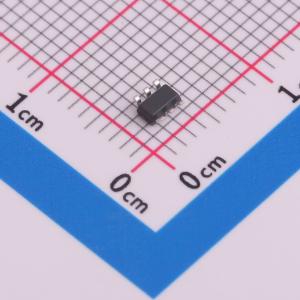

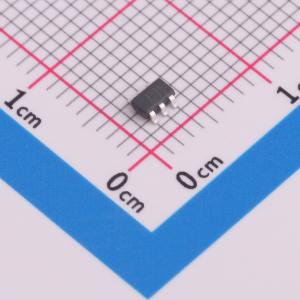

温馨提醒：图片仅供参考，商品以实物为准
WD3136E-6/TR
24V DC-DC升压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WD3136E 是一个高效率、高功率的峰值电流模式升压转换器,具有集成的32V功率MOSFET,最大输出电压可达24V。它在脉冲宽度调制（PWM）模式下运行,开关频率为1MHz,可减少输出纹波并提高转换效率。轻载时,转换器进入自动脉冲跳过模式,以保持在宽负载电流范围内的高效率。内置软启动电路可减少启动时的浪涌电流。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WD3136E-6/TR
- 商品编号
- C2939862
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.4V~20V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 800kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 250uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
WD3136E是一款高效、高功率、峰值电流模式的升压转换器，集成了32V功率MOSFET，电流限制为3A（典型值）。它最高可支持24V输出。 升压转换器WD3136E以1MHz固定开关频率在脉冲宽度调制（PWM）模式下运行，以减少输出纹波并提高转换效率。它允许使用小型外部元件。在轻载时，转换器进入跳周期模式，以在较宽的负载电流范围内保持高效率。内置软启动电路可将启动时的浪涌电流降至最低。 WD3136E采用SOT - 23 - 6L封装。 标准产品无铅且无卤。
商品特性
- 输入电压范围：2.4V~20V
- 参考电压：600mV
- 开关频率：1MHz（典型值）
- 效率：高达94%
- 内部补偿
- 电流限制：3A（占空比D = 50%）
- 低导通电阻RDS(ON)：100mΩ
- 自动脉冲跳周期调制 封装：SOT - 23 - 6L
应用领域
- 手机和智能手机
- 个人数字助理（PDA）、便携式媒体播放器（PMP）、MP3播放器
- 数码相机
