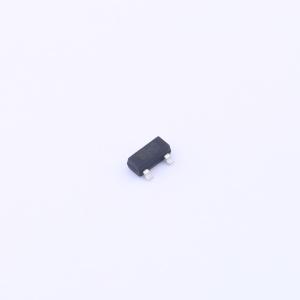

温馨提醒：图片仅供参考，商品以实物为准
WNM3008-3/TR
N沟道 耐压:30V 电流:3.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- WNM3008是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WNM3008-3/TR
- 商品编号
- C2939850
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 3.1A | |
| 导通电阻(RDS(on)) | 62mΩ@10V | |
| 耗散功率(Pd) | 800mW | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.75nC@10V | |
| 输入电容(Ciss) | 265pF | |
| 反向传输电容(Crss) | 33pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 38pF |
商品概述
WNM3008是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计,可在低栅极电荷下提供出色的导通电阻RDS(ON)。该器件适用于直流-直流转换、电源开关和充电电路。标准产品WNM3008无铅且无卤素。
商品特性
-沟槽技术-超高密度单元设计-出色的导通电阻,可承受更高直流电流-极低的阈值电压-小型封装SOT-23
应用领域
-继电器、螺线管、电机、LED等的驱动器-直流-直流转换电路-电源开关-负载开关-充电
