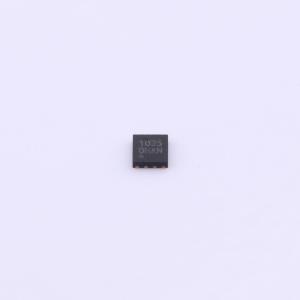

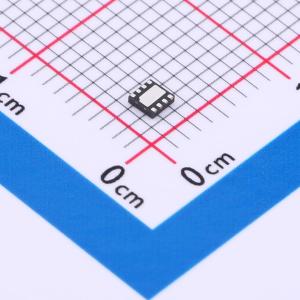

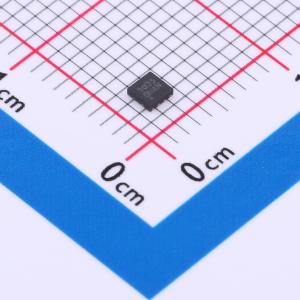

WD1035DH-8/TR

高效率3A连续输出1.5MHz同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WD1035DH是一款高效1.5MHz同步降压DC/DC调节器,最大输出电流可达3A,输入电压范围为2.7V至5.5V。该芯片集成了主开关和同步开关,具有低导通电阻,以减少传导损耗。它还提供了过温保护、欠压锁定和输出短路保护功能。
品牌名称: WILLSEMI(韦尔)
商品型号: WD1035DH-8/TR
商品编号: C2939856
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.045克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

WD1035DH是一款高效的1.5MHz同步降压DC/DC稳压器，能够提供高达3A的输出电流。它可在2.7V至5.5V的宽输入电压范围内工作，并集成了导通电阻（RDSON）极低的主开关和同步开关，以最大限度地降低传导损耗。 WD1035DH还具备过温保护（OTP）、欠压锁定（UVLO）和输出短路保护功能。 WD1035DH采用DFN2x2-8L封装。标准产品为无铅、无卤产品。

商品特性

低导通电阻内部开关（上/下管）：100/60mΩ
2.7 - 5.5V输入电压范围
3A连续负载电流能力
1.5MHz开关频率可减少外部元件数量
45μA低静态电流
内部软启动可限制浪涌电流
恒定导通时间（COT）控制，实现快速瞬态响应
100%占空比模式
电源正常输出

应用领域

智能手机
电视
机顶盒和OTT盒子
接入点路由器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	3A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	45uA
	开关管(内置/外置)	内置
	输出类型	可调
