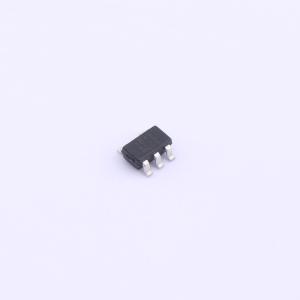

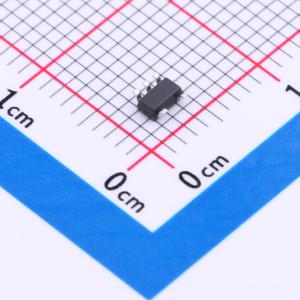

温馨提醒：图片仅供参考，商品以实物为准
WD1042E-5/TR
高效率同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WD1042是一款高效、同步降压DC-DC转换器,适用于电池供电的便携式应用。支持高达1.0A的输出电流,输入电压范围为2.5V至5.5V。工作频率为1.5MHz,采用脉宽调制（PWM）和脉冲跳跃调制（PSM）模式,以在轻负载下保持高效率。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WD1042E-5/TR
- 商品编号
- C2939857
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
WD1042是一款高效同步降压DC-DC转换器，专为电池供电的便携式应用而优化。它支持高达1.0A的输出电流。该器件的输入电压范围宽，为2.5V至5.5V，支持由扩展电压范围的单节锂离子电池、两节或三节碱性电池以及3.3V和5V输入电压范围供电的应用。WD1042以1.5MHz的固定开关频率采用脉冲宽度调制（PWM）方式工作，在轻负载电流时进入脉冲跳跃调制（PSM）模式，以在整个负载电流范围内保持高效率。 开关频率内部设定为1.5MHz，允许使用小型表面贴装电感器和输入/输出电容器。0.6V的反馈参考电压可轻松支持低输出电压。 WD1042采用SOT - 23 - 5L封装。 标准产品无铅且无卤素。
商品特性
- 输入电压范围：2.5~5.5V
- 连续输出电流：1.0A
- 开关频率：1.5MHz（典型值）
- 效率：高达92%
- 反馈参考电压：0.6V
- 100%占空比用于低压差工作
- 输出电压可调
应用领域
- IPC
- PADs
- STBs
- DSCs
