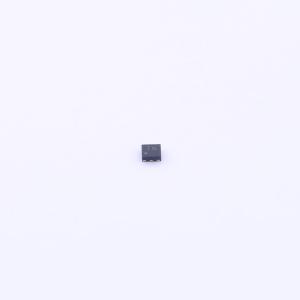

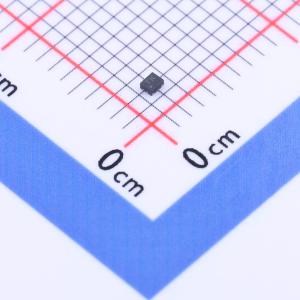

温馨提醒：图片仅供参考，商品以实物为准

WAS3157D-6/TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WAS3157D 是一款高性能单刀双掷（SPDT）CMOS 模拟开关，适用于总线切换或音频切换应用。它的特点是在 -3dB 时带宽高达 400MHz，导通电阻低（典型值为 5.5Ω）。SEL 引脚具备过压保护功能，无论工作电压如何，该引脚可承受高于 VCC 且最高达 7.0V 的电压，而不会损坏器件或影响其正常工作
品牌名称: WILLSEMI(韦尔)
商品型号: WAS3157D-6/TR
商品编号: C2939860
商品封装: DFN1109-6L
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

WAS3157D是一款高性能单刀双掷（SPDT）CMOS模拟开关，适用于总线切换或音频切换应用。它的特点是在-3dB时带宽高达400MHz，导通电阻低（典型值为5.5Ω）。 SEL引脚具备过压保护功能，无论工作电压如何，该引脚可承受高于VCC的电压，最高可达7.0V，且不会损坏器件或影响其正常工作。WAS3157D还配备智能电路，即使SEL控制电压低于VCC电源电压，也能将VCC泄漏电流降至最低。换句话说，在实际应用中无需额外器件将SEL电平转换为与VCC相同的电平。 WAS3157D采用标准DFN1109 - 6L封装。标准产品无铅、无卤。

商品特性

电源电压：1.5 ~ 5.5V
导通电阻：在VCC = 4.5V时为5.5Ω
-3dB带宽：在CL = 5pF时为400MHz
关断隔离度：在10MHz时为 - 69dB
低静态电流：<1μA
先断后通功能
ESD保护
- 人体模型（HBM）：±8000V
- 机器模型（MM）：±600V

应用领域

手机
移动互联网设备（MID）
其他便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	1.5V~5.5V
	导通时间(ton)	80ns
	导通电阻(Ron)	5.5Ω

	属性	参数值
	关闭时间(toff)	50ns
	工作温度	-40℃~+85℃
	导通电容(Con)	18.5pF
	带宽	400MHz
	传播延迟(tpd)	300ps
