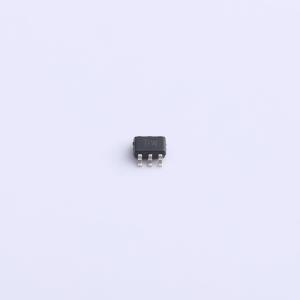

温馨提醒：图片仅供参考，商品以实物为准

ESDA6V8UW-6/TR

单向TVS 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESDA6V8UW是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。ESDA6V8UW集成了四对低电容导向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESDA6V8UW可提供高达±8KV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能承受高达3A（8/20μs）的峰值脉冲电流。ESDA6V8UW采用SOT - 363封装。标准产品无铅且无卤素。
品牌名称: WILLSEMI(韦尔)
商品型号: ESDA6V8UW-6/TR
商品编号: C2939842
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

ESDA6V8UW是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。 ESDA6V8UW集成了四对低电容导向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESDA6V8UW可提供高达±8KV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能承受高达3A（8/20μs）的峰值脉冲电流。 ESDA6V8UW采用SOT - 363封装。标准产品无铅且无卤素。

商品特性

反向关断电压：最大5V
根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±8KV（接触放电）；根据IEC61000 - 4 - 5（浪涌）标准：3A（8/20μs）
低电容：C₁/₀ - GND典型值为0.70pF
C₁/₀ - ₁/₀典型值为0.35pF
低泄漏电流
低钳位电压
固态硅技术

应用领域

USB 2.0
HDMI 1.3
SATA和eSATA
DVI、IEEE 1394
PCI Express
便携式电子设备、笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

1折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	击穿电压	8V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.35pF；0.7pF
