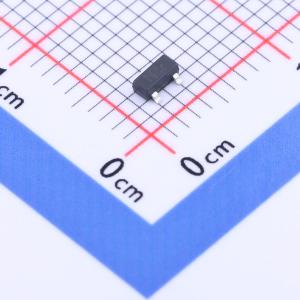

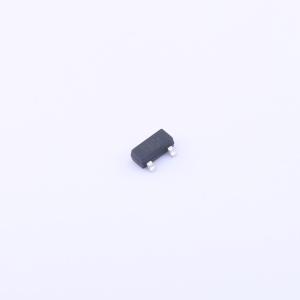

ESD5682E12-3/TR
单向ESD 12V截止 峰值浪涌电流：18A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5682E12是一款用于保护电源接口的瞬态电压抑制器，适用于替代便携式电子设备中的多个分立元件。ESD5682E12专门设计用于保护USB端口，采用具有更高浪涌能力的TVS二极管来保护USB电压总线引脚。ESD5682E12采用SOT - 23封装，标准产品无铅且无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD5682E12-3/TR
- 商品编号
- C2939839
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 击穿电压 | 17V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF；80pF |
商品概述
ESD5682E12是一款用于保护电源接口的瞬态电压抑制器，适用于替代便携式电子设备中的多个分立元件。 ESD5682E12专门设计用于保护USB端口，采用具有更高浪涌能力的TVS二极管来保护USB电压总线引脚。 ESD5682E12采用SOT - 23封装，标准产品无铅且无卤。
商品特性
- 反向关断电压：最大12V
- 符合IEC61000 - 4 - 5 8/20μs波形的浪涌保护：18A
- 符合IEC61000 - 4 - 2接触和空气放电的ESD保护：±30kV
- 低钳位电压
- 固态硅技术
应用领域
- 电源保护
- 电源管理
