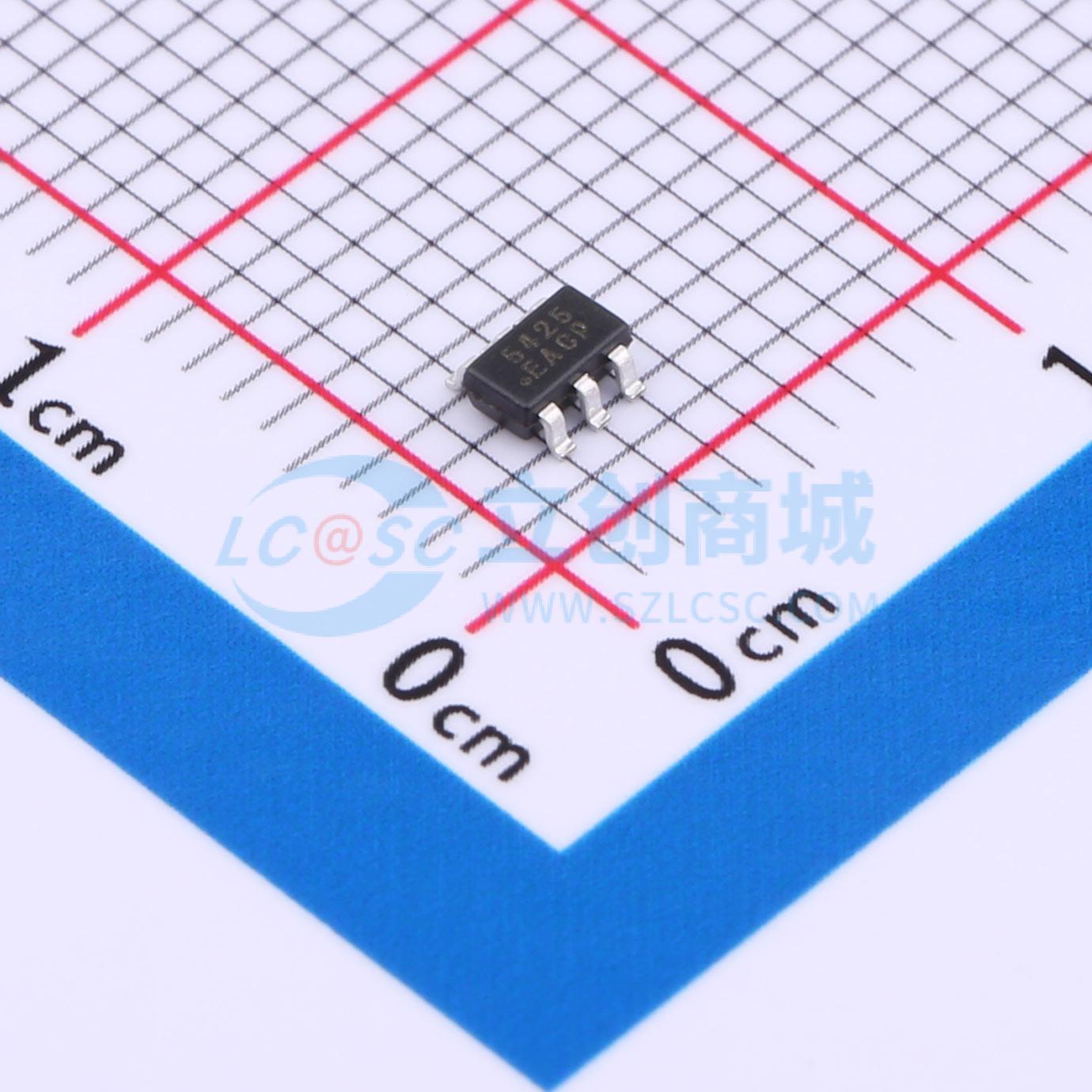

温馨提醒：图片仅供参考，商品以实物为准

ESD5425E-6/TR

单向TVS 5V截止峰值浪涌电流：25A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD5425E是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专为保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响而设计。ESD5425E集成了四对低电容导向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD5425E可提供高达±30 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 4标准，可承受高达80A（5/50ns）的峰值脉冲电流；根据IEC61000 - 4 - 5标准，可承受高达25A（8/20μs）的峰值脉冲电流。ESD5425E采用SOT - 23 - 6L封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD5425E-6/TR
商品编号: C2939830
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

ESD5425E是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专为保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响而设计。 ESD5425E集成了四对低电容导向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD5425E可提供高达±30 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 4标准，可承受高达80A（5/50ns）的峰值脉冲电流；根据IEC61000 - 4 - 5标准，可承受高达25A（8/20μs）的峰值脉冲电流。 ESD5425E采用SOT - 23 - 6L封装。标准产品无铅且无卤。

商品特性

反向关断电压：最大5V。
根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30 kV（接触放电）。
IEC61000 - 4 - 4（EFT）：80A（5/50ns，任意I/O到地）。
IEC61000 - 4 - 5（浪涌）：25A [8/20μs，任意I/O到地]。
低电容：C₁/₀ - 地 = 典型值3 pF。
超低泄漏电流：Iᵣ = 典型值20 nA。
低钳位电压：Vₑₗ = 11.8V@Iₚₚ = 16 A（TLP）。
固态硅技术。

应用领域

USB 2.0
视频图形卡
DVI
IEEE 1394
显示器和平板显示器
10/100以太网笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	11.8V
	峰值脉冲电流(Ipp)	25A@8/20us
	击穿电压	8.5V

	属性	参数值
	反向电流(Ir)	20nA
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	3pF
