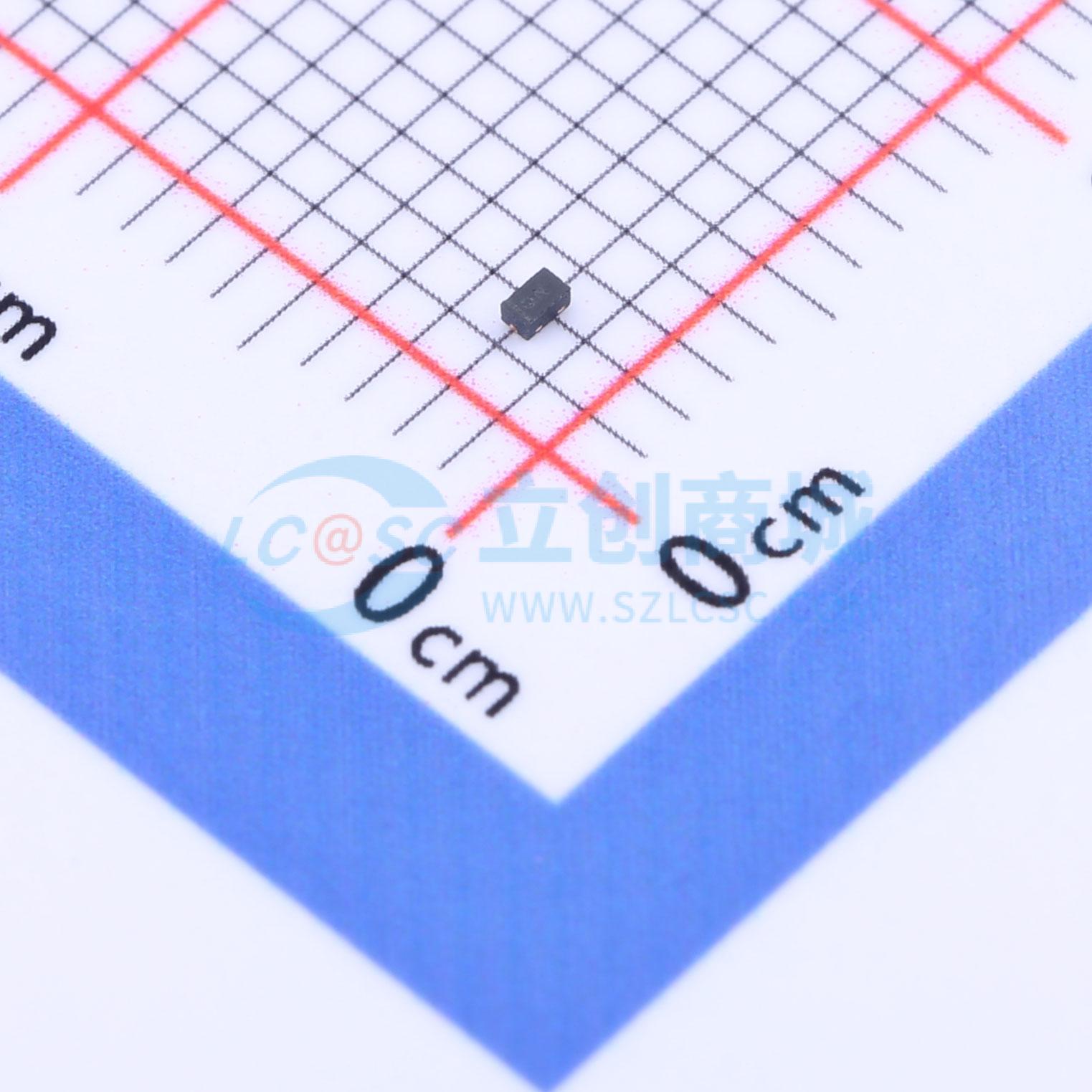

温馨提醒：图片仅供参考，商品以实物为准
ESD5611N-2/TR
双向TVS 5V截止 峰值浪涌电流：25A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5611N是一款瞬态电压抑制器（TVS），旨在保护连接到数据和电源线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。ESD5611N可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达25A（8/20 μs）的峰值脉冲电流。ESD5611N采用DFN1006 - 2L封装。标准产品无铅且无卤素。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD5611N-2/TR
- 商品编号
- C2939834
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 击穿电压 | 5.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 65pF |
商品概述
ESD5611N是一款瞬态电压抑制器（TVS），旨在保护连接到数据和电源线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。 ESD5611N可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达25A（8/20 μs）的峰值脉冲电流。 ESD5611N采用DFN1006 - 2L封装。 标准产品无铅且无卤素。
商品特性
- 关断电压：最大±5.0V
- 根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30 kV（接触放电）
- 根据IEC61000 - 4 - 5（浪涌）标准：25A（8/20 μs）
- 电容：典型值C_J = 65 pF
- 低钳位电压
- 低泄漏电流
- 固态硅技术
应用领域
- 计算机及外围设备
- 手机
- 便携式电子设备
- 笔记本电脑
- 相机
