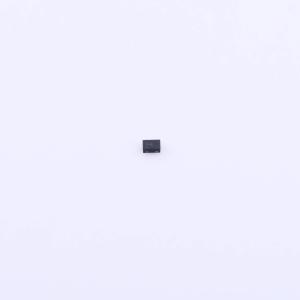

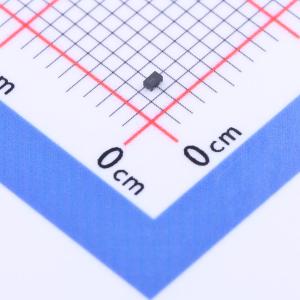

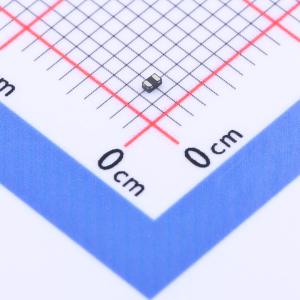

ESD5441N02-2/TR

单向TVS 2.2V截止峰值浪涌电流：9A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD5441N02是一款单向TVS（瞬态电压抑制器），专门用于保护可能遭受ESD（静电放电）、EFT（电快速瞬变）和雷击的敏感电子元件。因其封装小、重量轻，特别适用于手机、便携式设备、数码相机、电源及其他众多便携式应用。ESD5441N02可根据IEC61000 - 4 - 2标准提供高达±30kV（接触放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达9A（8/20μs）的峰值脉冲电流。ESD5441N02采用DFN1006 - 2L封装。标准产品无铅、无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD5441N02-2/TR
商品编号: C2939832
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

ESD5441N02是一款单向TVS（瞬态电压抑制器），专门用于保护可能遭受ESD（静电放电）、EFT（电快速瞬变）和雷击的敏感电子元件。因其封装小、重量轻，特别适用于手机、便携式设备、数码相机、电源及其他众多便携式应用。 ESD5441N02可根据IEC61000 - 4 - 2标准提供高达±30kV（接触放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达9A（8/20μs）的峰值脉冲电流。 ESD5441N02采用DFN1006 - 2L封装。标准产品无铅、无卤。

商品特性

关断电压：最大2.2V
根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30kV（接触放电）；根据IEC61000 - 4 - 4（EFT）标准：40A（5/50ns）
根据IEC61000 - 4 - 5（浪涌）标准：9A（8/20μs）
电容：典型值CJ = 5pF
固态硅技术

应用领域

手机及配件
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
数码相机
电源保护、电源管理

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	2.2V
	钳位电压	8V
	峰值脉冲电流(Ipp)	9A@8/20us
	峰值脉冲功率(Ppp)	72W@8/20us

	属性	参数值
	击穿电压	2.8V
	反向电流(Ir)	100nA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	5pF
