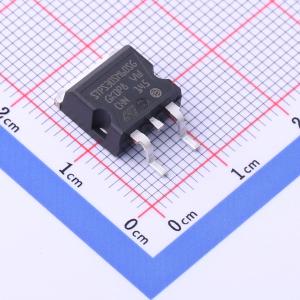

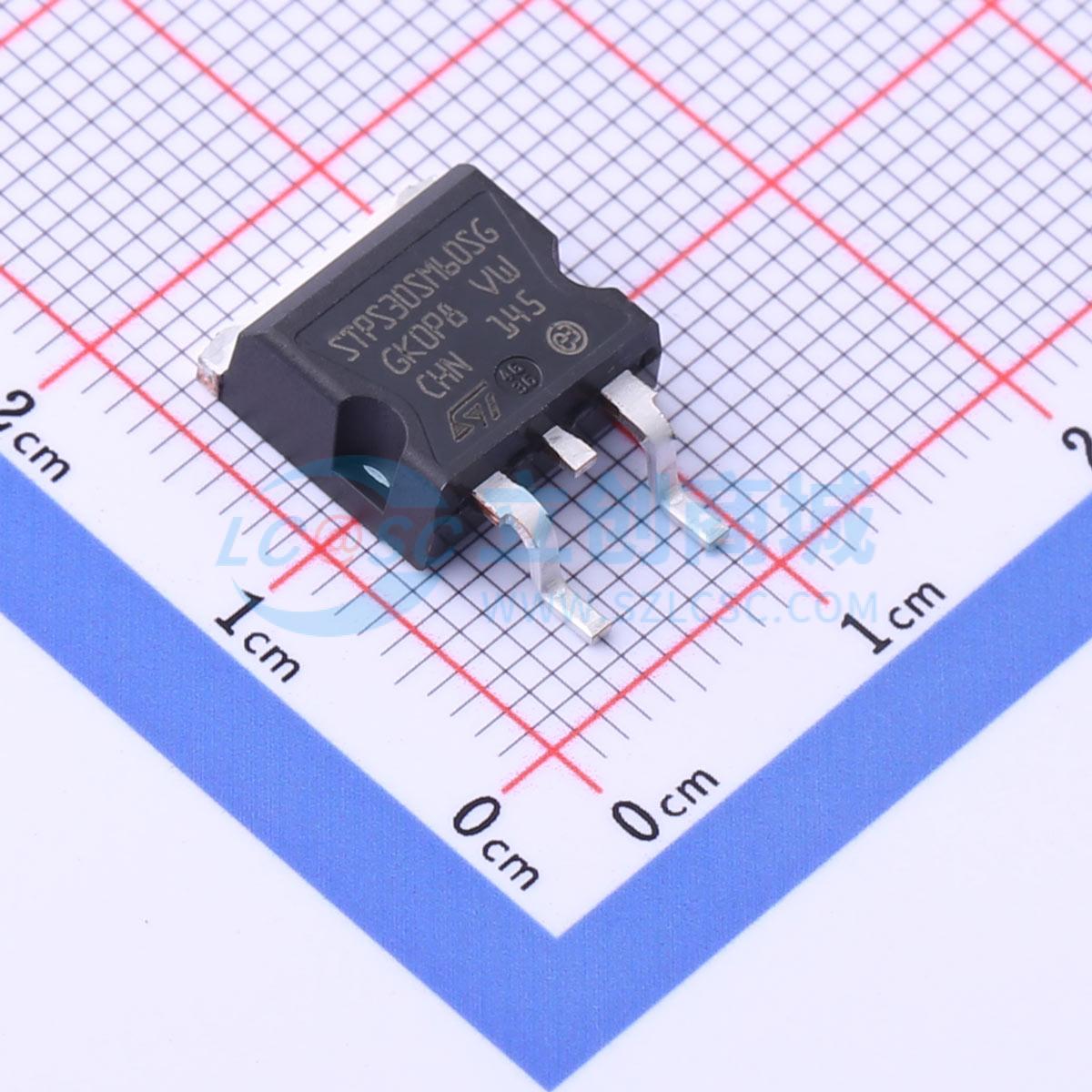

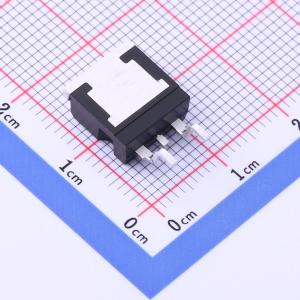

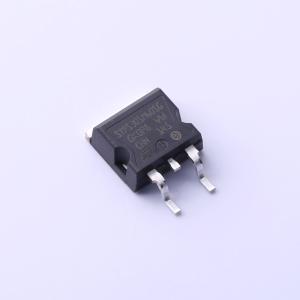

STPS30SM60SG-TR
电压:60V 电流:30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60 V、30 A 3引线低漏电流功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS30SM60SG-TR
- 商品编号
- C2935135
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 560mV@30A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 30uA@60V | |
| 非重复峰值浪涌电流 (Ifsm) | 600A |
商品概述
STPS30SM60S是一款单肖特基二极管，适用于高频开关模式电源。该器件采用TO-220AB、I2PAK和D²PAK封装，环氧树脂符合UL94 V0标准，冷却方式为传导（C），推荐扭矩值为0.4至0.6 N·m。计算传导损耗可使用公式：P =0.440 × I_F(AV) +0.0043 × I_F²(RMS)。
商品特性
- 高电流能力
- 雪崩额定
- 低正向压降
- 高频工作
- 环氧树脂符合UL94 V0标准
- 冷却方式为传导（C）
- 推荐扭矩值0.4至0.6 N·m
应用领域
- 笔记本电脑适配器
- 游戏机适配器
- 台式机适配器
- 高频开关模式电源
