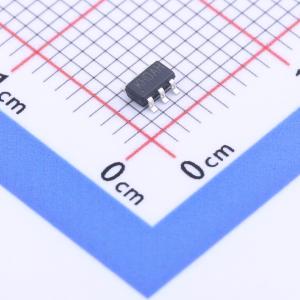

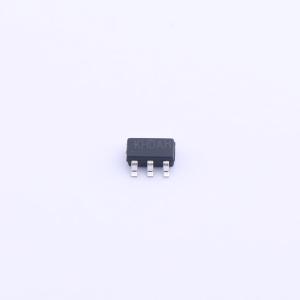

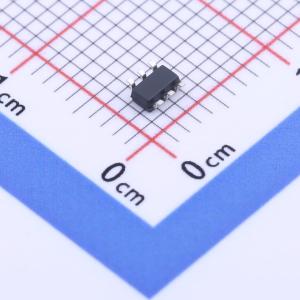

温馨提醒：图片仅供参考，商品以实物为准

RY3715

18V输出1.2MHz升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RY3715是一款高集成度的升压转换器,设计用于需要高电压和高效率解决方案的应用。它可以将Li+电池或两节串联的碱性电池的输入电压提升至最高18V。该器件具有1.2MHz的固定开关频率,内置60mΩ的功率MOSFET,最大输出电流为1A,支持输出短路保护、过压保护和热关断保护。工作温度范围为-40°C到+85°C,采用SOT23-6封装。
品牌名称: RYCHiP(蕊源)
商品型号: RY3715
商品编号: C2935131
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.047克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

一款高度集成的升压转换器，专为需要高电压、高效率解决方案的应用而设计。集成了一个20V功率开关，可从锂离子电池或两节串联的碱性电池输入输出高达18V的电压。以1.2MHz的开关频率工作，允许使用小型外部元件。典型开关电流限制为4A，内置1.5mS软启动时间，以最大限度地减少浪涌电流。具备输出短路保护、输出过压保护和热关断功能。采用小型SOT23 - 6封装。

商品特性

2.3V至5.5V输入电压
最高18V输出电压
集成60mΩ功率MOSFET
1.2MHz固定开关频率
内部4A开关电流限制
轻载时的省电工作模式
内部1.5mS软启动时间
在3.6V输入、12V输出时效率高达85%
输出短路保护
输出过压保护
热关断保护
输出可从0.6V调节
-40℃至+85℃温度范围
采用SOT23 - 6封装

应用领域

可穿戴设备
传感器电源
电池供电设备
便携式医疗设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.3V~5.5V
	输出电压	600mV~18V
	输出电流	1A
	开关频率	1.2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	150uA
	开关管(内置/外置)	内置
	输出类型	可调
