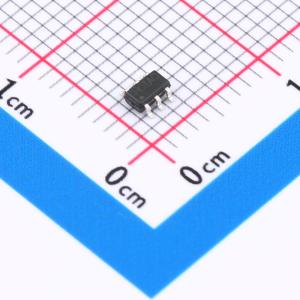

温馨提醒：图片仅供参考，商品以实物为准
RY8411
42V 1.2A 800KHz 同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RY8411 是一款高效、同步降压DC/DC转换器,具有4V至38V的宽输入电压范围,支持1.2A连续输出电流,800KHz开关频率,内置低导通电阻的MOSFET,支持PSM模式,具备过流、过压和热关断保护功能,工作温度范围为-40°C至+85°C。
- 品牌名称
- RYCHiP(蕊源)
- 商品型号
- RY8411
- 商品编号
- C2935411
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~38V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 800kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RY8411器件是高效同步降压型DC/DC稳压器。它具有宽输入范围，适用于各种应用，如对非稳压电源进行电源调理。其特点是采用低RDSON（典型值250mΩ/150mΩ）内部开关，实现最高效率（典型值92%）。支持PSM模式，工作频率固定在800kHz，允许使用小型外部元件，同时仍能实现低输出电压纹波。该IC具备过压保护（OVP）功能，可承受高达42V的输入电压。RY8411支持1.2A连续输出电流，标称反馈电压为0.8V。其他特性包括：热关断、VIN欠压锁定和栅极驱动欠压锁定。RY8411采用薄型SOT23 - 6封装。
商品特性
- 4V至38V宽工作输入范围
- 耐受电压：42V
- 1.2A连续输出电流
- 800kHz开关频率
- 带折返模式的短路保护
- 内置过流限制
- 内置过压保护
- 支持PSM模式
- 内部软启动
- 250mΩ/150mΩ低RDS(ON)内部功率MOSFET
- 输出可从0.8V调节
- 无需肖特基二极管
- 集成内部补偿
- 热关断
- 采用SOT23 - 6封装
- -40℃至+85℃温度范围
应用领域
- 电池供电设备
- 便携式媒体播放器
- 工业分布式电源应用
- 便携式手持仪器
