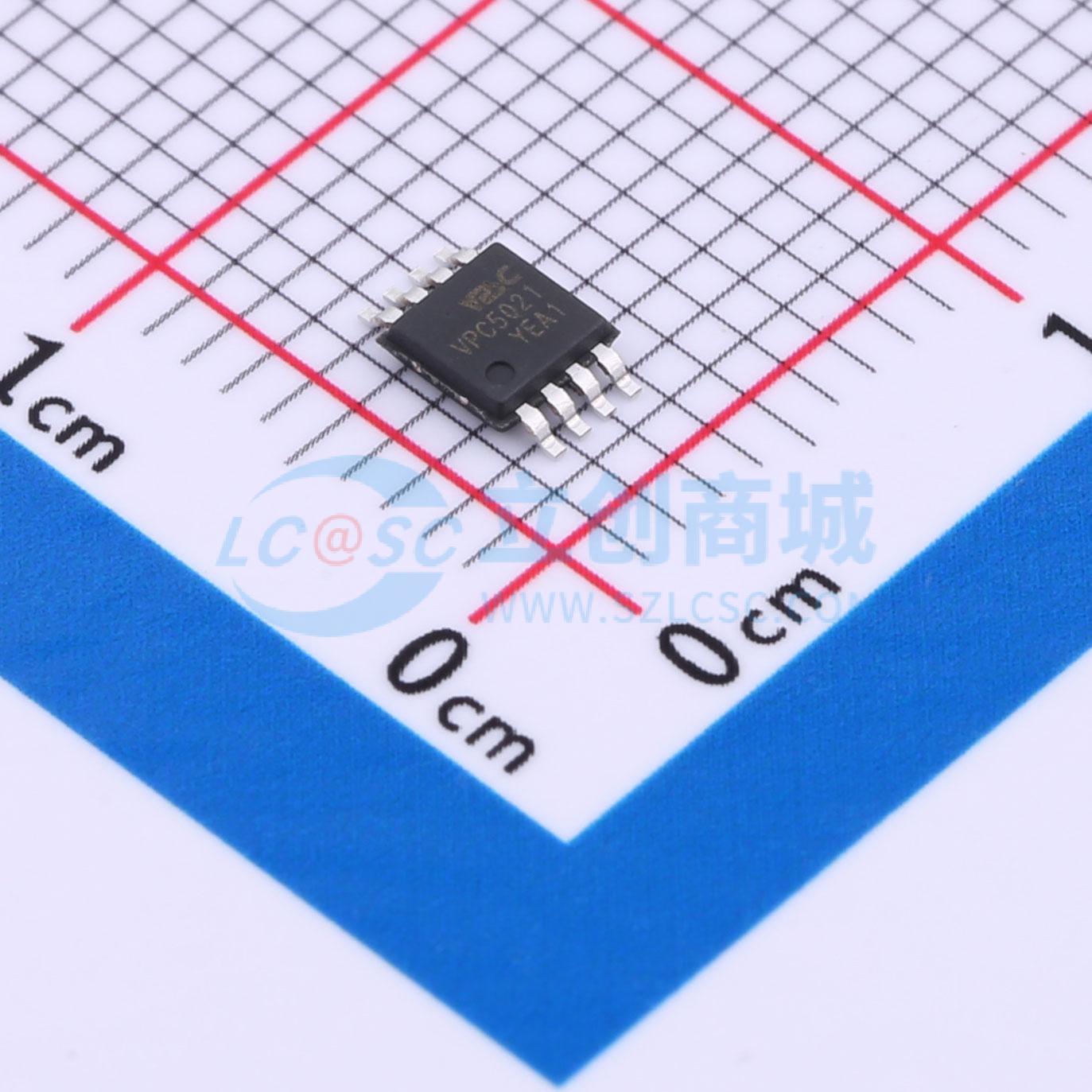

VPC5021

VPC5021 离线式脉宽调制（PWM）控制器采用电流模式控制实现高效离线式单端反激/正激电源转换器的应用。VIN 高压供电端口实现超低启动电流（小于5uA），启动电压 20V，欠压锁定电压 7.6V，在一定启动时间下最大程度地降低启动网络的功耗，可实现低待机功耗的 ACDC 电源变换器。VDD 低压供电端口启动电压低至 7.4V，从而也可以满足低输入电压的 DCDC 开关电源的应用。 VPC5021 控制器在较重负载时固定工作于设定好的最大工作频率下进行 PWM 调制，随着负载减轻到一定程度，控制器通过逐级模拟降频工作模式来优化全负载范围效率，同时获得较低的轻负载纹波电压和空载功耗，并且不出现音频噪声，优秀地解决了空载功耗、轻负载纹波、音频噪声三者之间的矛盾关系。 VPC5021 还集成了输出短路保护、过流保护、输出过压保护等功能，全范围保证开关电源的高可靠性。

• 超低启动电流（最大值为 5uA）
• 电流模式控制
• 集成 1.5A 峰值电流栅极驱动器
• 开关频率可编程
• 轻负载逐级模拟降频优化效率曲线，空载间歇工作实现低空载功耗
• 逐周期限流保护和短路保护、过温保护
• 无须前馈实现过流点一致性
• 直接光耦合器接口
• 可选内置或外置软启动
• 内置斜坡补偿
• 最大占空比 80% 限制
• MSOP8 超小体积封装形式

• 断续（DCM）/连续（CCM）模式反激转换器
• 工业电源转换 POE 电源隔离通信电源
• 智能电表和音频放大器的开关模式电源（SMPS）
• 楼宇自动化和白色家电 SMPS
