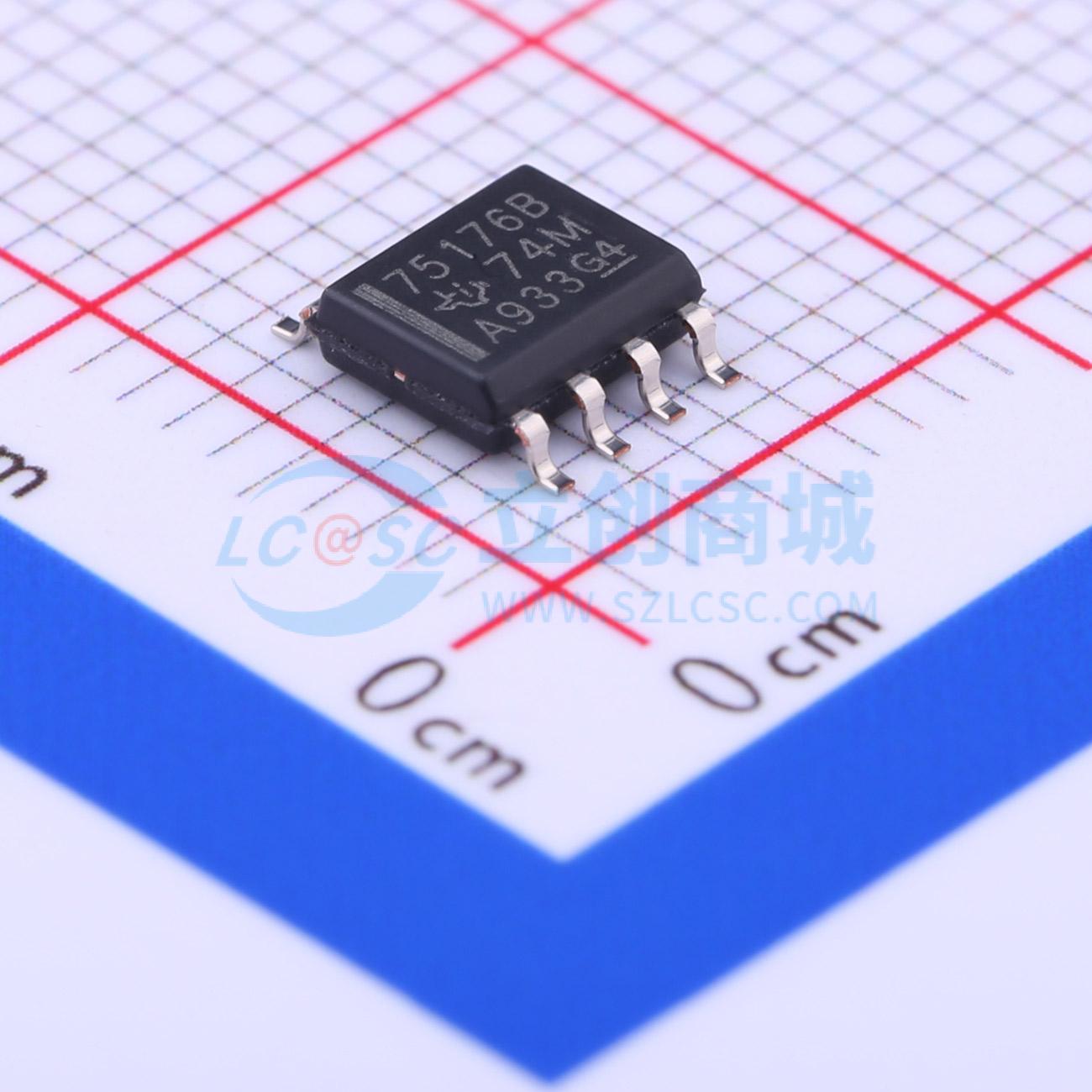

SN75176BDRG4实物图
  • SN75176BDRG4商品缩略图
  • SN75176BDRG4商品缩略图
  • SN75176BDRG4商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN75176BDRG4

SN65176B, SN75176B 差分总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SN65176B和SN75176B是用于多点传输线上的双向数据通信的差分总线收发器。它们设计用于平衡传输线,并符合ANSI标准TIA/EIA-422-B和TIA/EIA-485-A以及ITU建议V.11和X.27。
品牌名称
TI(德州仪器)
商品型号
SN75176BDRG4
商品编号
C350564
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.175克(g)

商品参数

属性参数值
商品目录RS-485/RS-422芯片
类型收发器
驱动器数1
接收器数1
属性参数值
工作电压4.75V~5.25V
数据速率10Mbps
工作温度0℃~+70℃

商品概述

双向收发器符合或超越ANSI标准TIA/EIA - 422 - B和TIA/EIA - 485 - A以及国际电信联盟(ITU)建议V.11和X.27的要求。专为在嘈杂环境中的长总线线路上进行多点传输而设计。具有三态驱动器和接收器输出,驱动器和接收器可单独使能,输入/输出总线电压正、负范围宽,驱动器最大输出能力为±60 mA,具备热关断保护功能,驱动器有正、负电流限制,接收器输入阻抗最小为12 kΩ,接收器输入灵敏度为±200 mV,接收器输入典型迟滞为50 mV,采用单5 V电源供电。

SN65176B和SN75176B差分总线收发器专为多点总线传输线路上的双向数据通信而设计。它们适用于平衡传输线路,符合ANSI标准TIA/EIA - 422 - B和TIA/EIA - 485 - A以及国际电信联盟(ITU)建议V.11和X.27。

SN65176B和SN75176B器件集成了一个三态差分线路驱动器和一个差分输入线路接收器,二者均采用单5 V电源供电。驱动器和接收器分别具有高电平有效和低电平有效的使能端,可在外部连接在一起用作方向控制。驱动器差分输出和接收器差分输入在内部相连,形成差分输入/输出(I/O)总线端口,当驱动器禁用或VCC = 0时,这些端口对总线的负载最小。这些端口具有较宽的正、负共模电压范围,使该器件适用于同线通信应用。

商品特性

  • 三态驱动器和接收器输出
  • 驱动器和接收器可单独使能
  • 输入/输出总线电压正、负范围宽
  • 驱动器最大输出能力为±60 mA
  • 热关断保护
  • 驱动器正、负电流限制
  • 接收器输入阻抗最小为12 kΩ
  • 接收器输入灵敏度为±200 mV
  • 接收器输入典型迟滞为50 mV
  • 采用单5 V电源供电

应用领域

  • 化学/气体传感器
  • 数字标牌
  • 人机界面(HMI)
  • 电机控制:交流感应电机、有刷和无刷直流电机、低压和高压电机、步进电机和永磁电机
  • TETRA基站
  • 电信塔:远程电调单元(RET)和塔顶放大器(TMA)
  • 无线中继器
