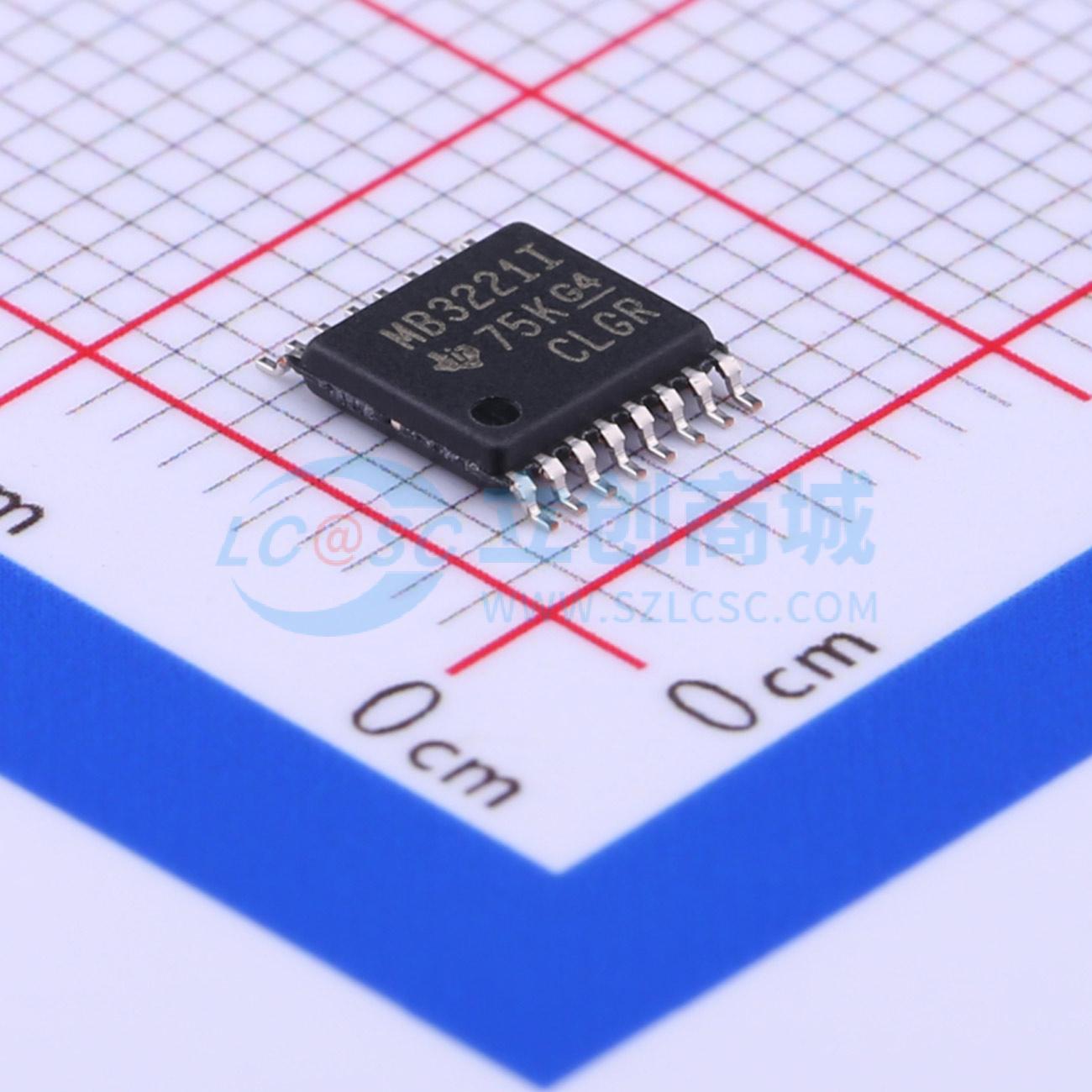

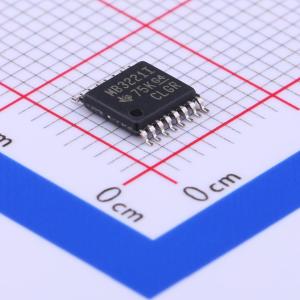

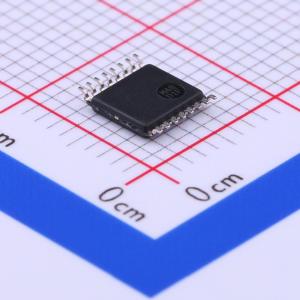

MAX3221IPWRG4

RS-232总线引脚静电放电（ESD）保护采用人体模型（HBM）时超过±15 kV 符合或超过TIA/EIA-232-F和ITU V.28标准要求 采用3 V至5.5 V的Vcc电源供电 数据传输速率高达250 kbps 包含一个驱动器和一个接收器 低待机电流：典型值为1 μA 需外接4个0.1 μF的电容 在3.3 V电源供电时可接受5 V逻辑输入 有引脚兼容的高速替代器件（1 Mbps） – SNx5C3221 具备自动掉电功能，可自动禁用驱动器以节省功耗

MAX3221器件包含一个线路驱动器、一个带专用使能引脚的线路接收器，以及一个双电荷泵电路，引脚间（包括接地的串口连接引脚）具备±15 kV的ESD保护。该器件符合TIA/EIA-232-F标准要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容使其能够在3 V至5.5 V的单电源下工作。这些器件的数据信号传输速率高达250 kbps，驱动器输出压摆率最大为30 V/μs。

当串口处于非活动状态时，可提供灵活的电源管理控制选项。当FORCEON引脚为低电平且FORCEOFF引脚为高电平时，自动掉电功能生效。在此工作模式下，如果器件在接收器输入端未检测到有效的RS-232信号，则会禁用驱动器输出，将电源电流降至1 μA。如果接收器输入端存在RS-232信号，INVALID输出端会通知用户。

• RS-232总线引脚静电放电（ESD）保护采用人体模型（HBM）时超过±15 kV
• 符合或超过TIA/EIA-232-F和ITU V.28标准要求
• 采用3 V至5.5 V的Vcc电源供电
• 数据传输速率高达250 kbps
• 包含一个驱动器和一个接收器
• 低待机电流：典型值为1 μA
• 需外接4个0.1 μF的电容
• 在3.3 V电源供电时可接受5 V逻辑输入
• 有引脚兼容的高速替代器件（1 Mbps）
• 具备自动掉电功能，可自动禁用驱动器以节省功耗

• 电池供电、手持和便携式设备
• 笔记本电脑、超极本和膝上型电脑
• 数码相机
• 手机和无线设备
