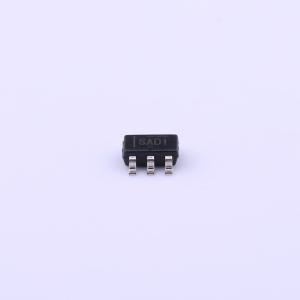

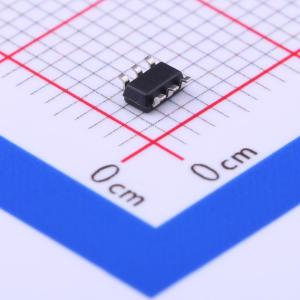

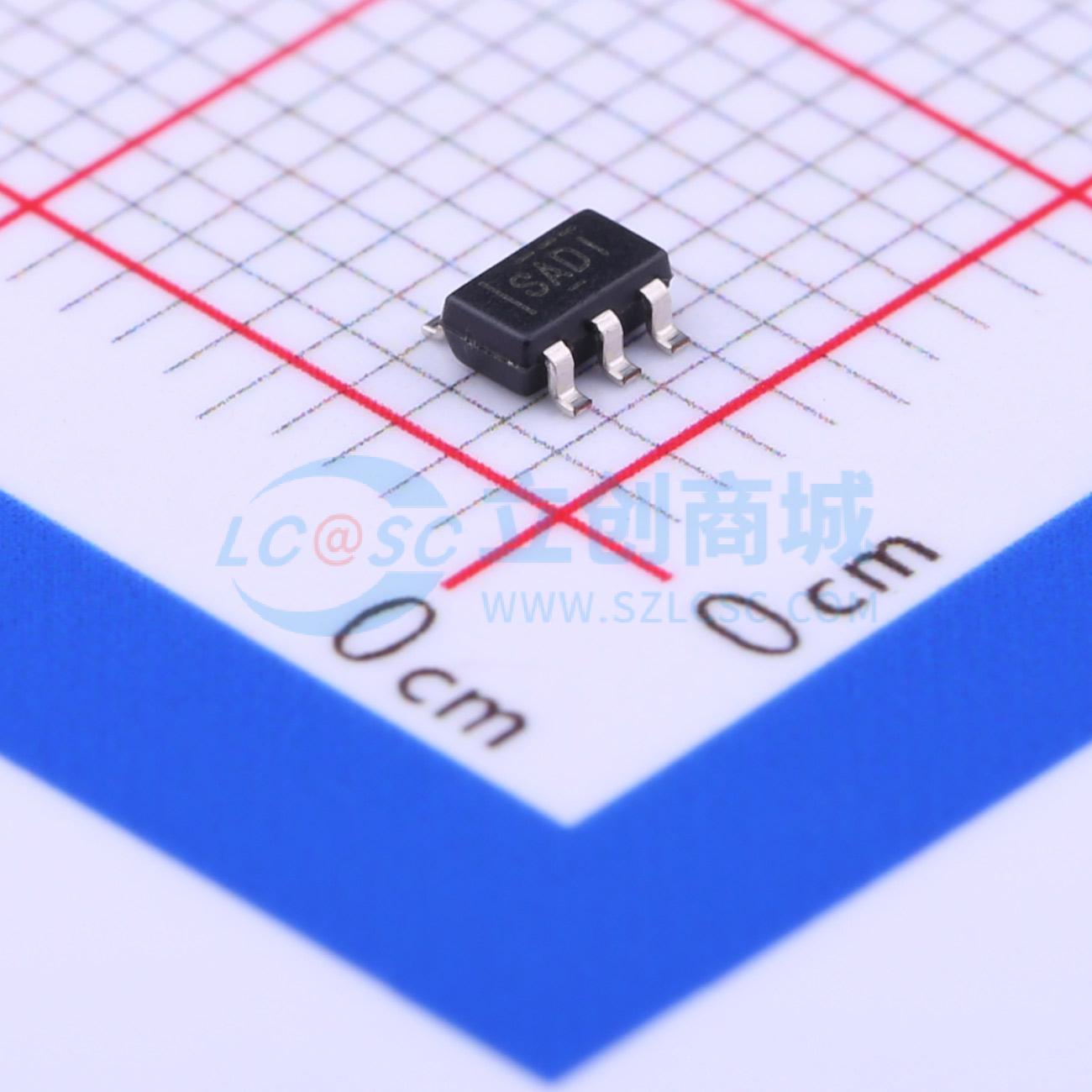

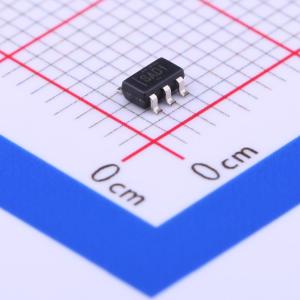

SN65220DBVT

SN65220、SN65240 和 SN75240 器件是瞬态电压抑制器 (TVS)，旨在为通用串行总线 (USB) 低速和全速端口提供电气噪声瞬态保护。35 pF 的输入电容使其不适合用于高速 USB 2.0 应用。这些器件可以保护 USB 收发器和/或 USB ASIC 免受足够强度和持续时间的噪声瞬态造成的损坏。ESD 性能根据 IEC61000-4-2 在系统级别进行测量，但系统设计会影响这些测试的结果。需要仔细的电路板设计和布局技术才能达到较高的合规水平。

SN65220 器件是双 TVS，而 SN65240 和 SN75240 器件是四 TVS。它们提供最小 6.5 V 的击穿电压，以保护通常采用 3 V 或 5 V 数字 CMOS 技术实现的 USB 收发器和 USB ASIC。这些器件的最大电流泄漏非常低，仅为 1 μA，典型电容为 35 pF，最小耐压为 6 V。这使它们适合用于 USB 1.1 的全速和低速带宽标准，而不会引入外部瞬态电压抑制器典型的高电容和电流泄漏水平。

• 设计用于保护亚微米3V或5V电路免受噪声瞬变的影响
• 端口ESD保护能力超过：
  • 15KV人体模型
  • 2KV机器模型
• 提供WCSP芯片级封装
• 击穿电压：6V（最小值）
• 低电流泄漏：在6V下最大1μA
• 低电容：35pF（典型值）

• USB 全速主机、集线器或外设端口
