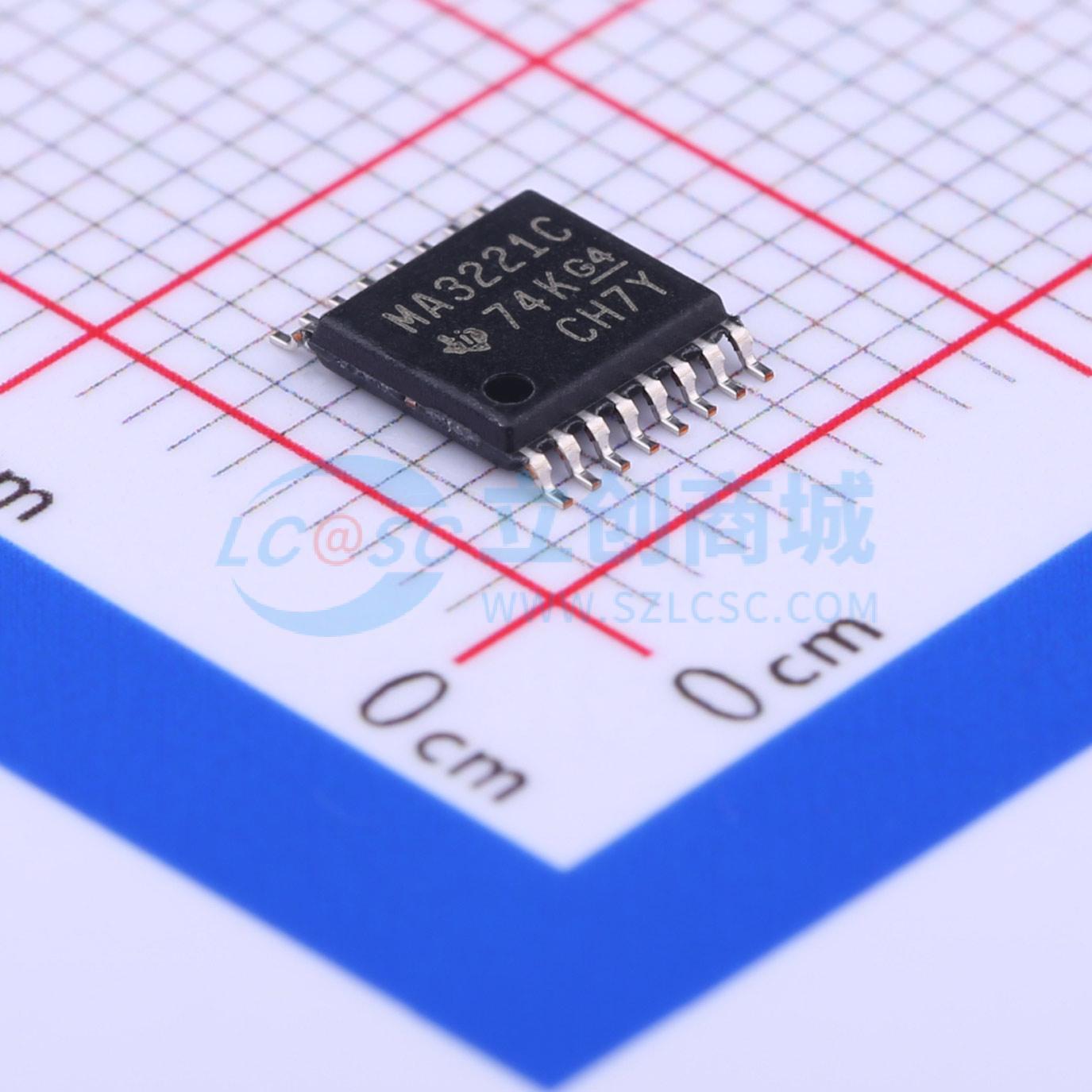

温馨提醒：图片仅供参考，商品以实物为准

MAX3221CPW

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX3221 3V 至 5.5V 单通道 RS-232 线路驱动器/接收器
品牌名称: TI(德州仪器)
商品型号: MAX3221CPW
商品编号: C354109
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.188克(g)

商品概述

RS-232总线引脚静电放电（ESD）保护采用人体模型（HBM）时超过±15 kV 符合或超过TIA/EIA-232-F和ITU V.28标准要求采用3 V至5.5 V的Vcc电源供电数据传输速率高达250 kbps 包含一个驱动器和一个接收器低待机电流：典型值为1 μA 需外接4个0.1 μF的电容在3.3 V电源供电时可接受5 V逻辑输入有引脚兼容的高速替代器件（1 Mbps） – SNx5C3221 具备自动掉电功能，可自动禁用驱动器以节省功耗

MAX3221器件包含一个线路驱动器、一个带专用使能引脚的线路接收器，以及一个双电荷泵电路，引脚间（包括接地的串口连接引脚）具备±15 kV的ESD保护。该器件符合TIA/EIA-232-F标准要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容使其能够在3 V至5.5 V的单电源下工作。这些器件的数据信号传输速率高达250 kbps，驱动器输出压摆率最大为30 V/μs。

当串口处于非活动状态时，可提供灵活的电源管理控制选项。当FORCEON引脚为低电平且FORCEOFF引脚为高电平时，自动掉电功能生效。在此工作模式下，如果器件在接收器输入端未检测到有效的RS-232信号，则会禁用驱动器输出，将电源电流降至1 μA。如果接收器输入端存在RS-232信号，INVALID输出端会通知用户。

商品特性

RS-232总线引脚静电放电（ESD）保护采用人体模型（HBM）时超过±15 kV
符合或超过TIA/EIA-232-F和ITU V.28标准要求
采用3 V至5.5 V的Vcc电源供电
数据传输速率高达250 kbps
包含一个驱动器和一个接收器
低待机电流：典型值为1 μA
需外接4个0.1 μF的电容
在3.3 V电源供电时可接受5 V逻辑输入
有引脚兼容的高速替代器件（1 Mbps）
具备自动掉电功能，可自动禁用驱动器以节省功耗

应用领域

电池供电、手持和便携式设备
笔记本电脑、超极本和膝上型电脑
数码相机
手机和无线设备

优惠活动

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

近期成交1单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	数据速率	250Kbps
	工作电压	3V~5.5V
	工作温度	0℃~+70℃
