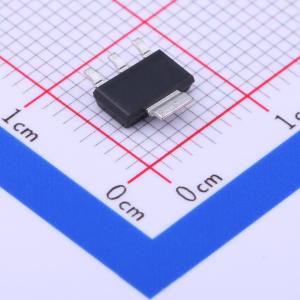

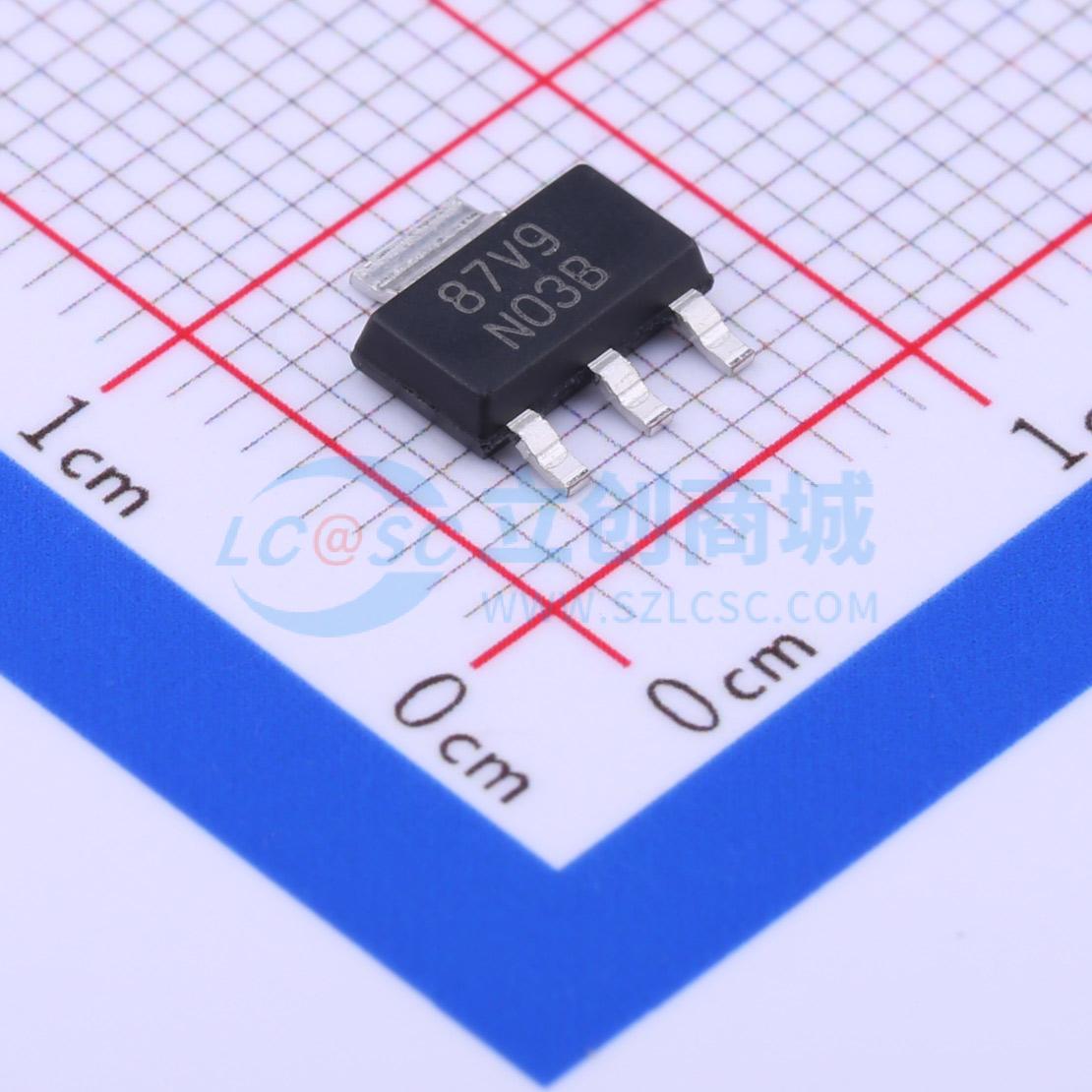

温馨提醒：图片仅供参考，商品以实物为准

LM1117IMP-ADJ/NOPB

1.25V~13.8V 800mA 15V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM1117 800mA 15V 线性稳压器
品牌名称: TI(德州仪器)
商品型号: LM1117IMP-ADJ/NOPB
商品编号: C350541
商品封装: SOT-223-4
包装方式: 编带
商品毛重: 0.384克(g)

商品参数

商品概述

LM1117是一款800mA低压降线性稳压器，在800mA负载电流下压降为1.2V。该器件提供可调节电压版本，只需两个外部电阻即可将输出电压设置为1.25V~13.8V，同时提供多种固定电压版本，内置齐纳微调带隙基准，可确保输出电压精度在±1%以内，具备电流限制和热关断功能。为改善瞬态响应和稳定性，输出端需要连接一个容值至少为10μF的钽电容器。

商品特性

提供1.8V、2.5V、3.3V、5V固定电压版本以及可调节电压版本
提供SOT-223、WSON、TO-263、TO-220、TO-252多种封装
具备电流限制与热保护功能
最大输出电流为800mA
线性调整率最大值0.2，负载调整率最大值0.4
输出电压精度可达±1%
提供不同温度等级版本：LM1117工作温度范围为0℃~+125℃，LM1117I工作温度范围为-40℃~+125℃

应用领域

交流驱动器功率级模块
商用网络和服务器电源
工业交流/直流电源
超声波扫描仪
伺服驱动器控制模块

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	15V
	输出电压	1.25V~13.8V
	输出电流	800mA
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.3V@(800mA)

	属性	参数值
	静态电流(Iq)	5mA
	噪声	0.003%Vout
	功能特性	热关断；过流保护
	工作温度	0℃~+125℃@(Tj)
	输出类型	可调
	输出通道数	1
