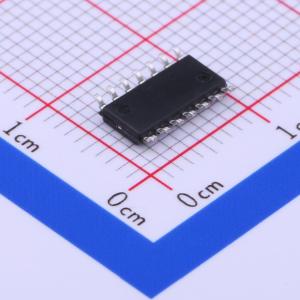

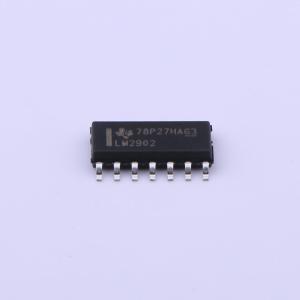

温馨提醒：图片仅供参考，商品以实物为准
LM2902DR
四路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2902 四通道、26V、1.2MHz、2mV 失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2902DR
- 商品编号
- C350545
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 250nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 1.2mA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~26V | |
| 双电源电压(Vee~Vcc) | -13V~13V | |
| 功能特性 | EMI滤波/RF抑制 |
商品概述
LMx24、LMx24x、LMx24xx、LM2902、LM2902x、LM2902xx、LM2902xxx为四路运算放大器，其中LM324B和LM2902B是通用运算放大器LM324和LM2902的下一代版本，集成四个36V高压运算放大器，单位增益稳定，为成本敏感型应用提供了价值，具备低失调电压、对地共模输入范围和高差分输入电压能力，高ESD防护和集成EMI及射频滤波器可支持应用于更严苛、更具环境挑战性的场景。
商品特性
- B版本可直接替代所有版本的LM224、LM324和LM2902，改进了产品规格
- B、BA版本电源电压范围为3V至36V
- 输入失调电压低：BA版本为±2mV，B版本最大为3mV，典型值低至600μV
- ESD等级：2kV (HBM)，1.5kV (CDM)
- 集成射频和EMI滤波器，具备EMI抑制能力
- 输入偏置电流低，在-40℃至+125℃范围内最大值为50nA
- 共模输入电压范围包含地电位，输入电压差最高可达到电源电压
- 静态电流典型值为240μA
- 单位增益稳定
应用领域
- 商用网络和服务器电源单元
- 多功能打印机
- 电源和移动充电器
- 台式计算机和主板
- 室内外空调
- 洗衣机、烘干机和冰箱
- 交流逆变器、串式逆变器、中央逆变器和变频器
- 不间断电源
