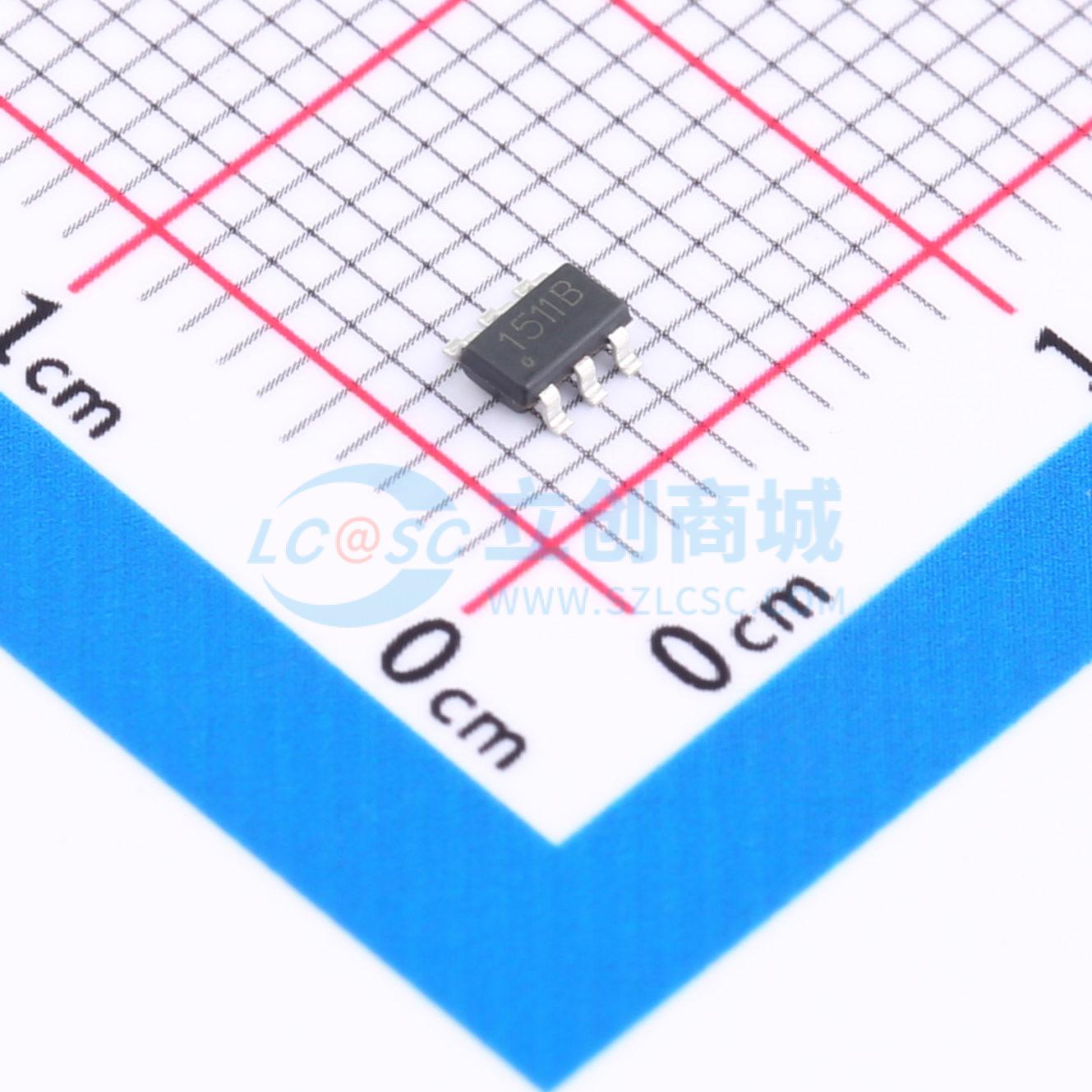

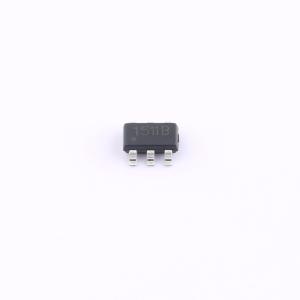

AP1511B
IR-Cut Removable驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AP1511 是一款专为IR-Cut Removable (ICR)设计的驱动IC 用来开关红外线滤光片. AP1511 具有一个低饱和电压双向的H-bridge 驱动电路. 内建保护二极管疏通ICR 所产生的反馈电流, 以及防止ESD 的破坏. AP1511 内的双向H-bridge 驱动电路其内阻小于3Ω, 所以ICR 模块所需的电流决定于其线圈的阻抗. 以工作电源5 伏特为例, 当ICR 内部线圈流过300mA 电流时, AP1511 内的H-bridge 驱动电路会产生0.73V 的压降. AP1511A 提供单线控制与双线控制, 而AP1511B以单线控制并且提供单步操作( One-Shot )的功能.。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- AP1511B
- 商品编号
- C347457
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 继电器/线圈驱动芯片 | |
| 通道数 | - | |
| 工作电压 | 2.5V~5.5V | |
| 输出电流 | - | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 3Ω | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 功能特性 | - |
商品概述
AP1511是一款专为可切换红外滤光片设计的驱动集成电路。该器件内置低饱和电压的双向H桥驱动电路。其集成的保护二极管可疏导由IR-Cut模块产生的反馈电流，并防止静电放电损伤。AP1511内部双向H桥驱动电路的内阻低于3欧姆，因此IR-Cut模块所需电流由其线圈阻抗决定。以5伏工作电源为例，当300mA电流流经IR-Cut内部线圈时，AP1511内的H桥驱动电路将产生0.73V的压降。AP1511A提供单线控制和双线控制，而AP1511B采用单线控制并具备单次触发功能。
商品特性
- 1.8V输入电平
- 低饱和电压
- 低待机电流
- 工作电压范围2.5V至5.5V
- 6引脚SOT23-6封装
- 仅需单一输入进行控制
应用领域
- 可切换红外滤光片
