温馨提醒：图片仅供参考，商品以实物为准

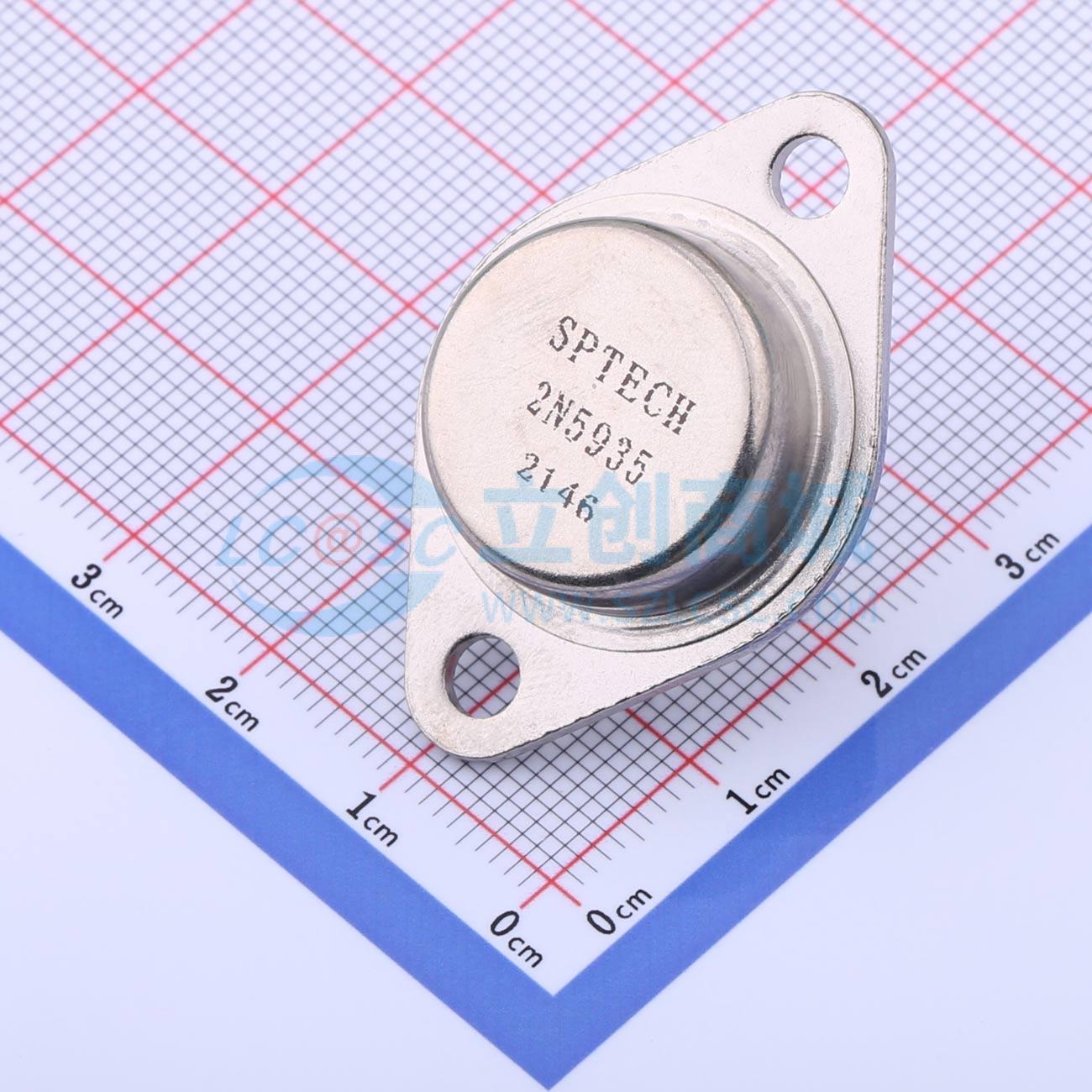

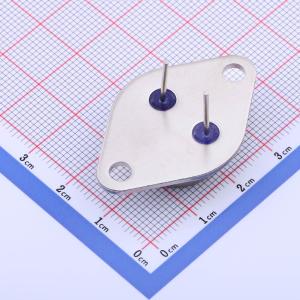

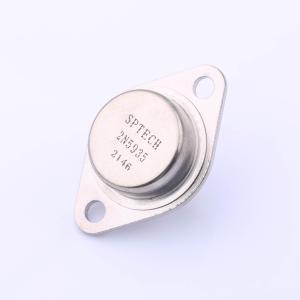

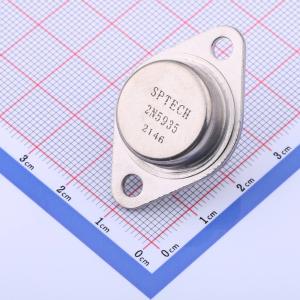

2N5935
NPN 电流:30A 电压:80V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于电源开关电路、音频放大器、系列和分流调压器、驱动器和输出级、DC-DC转换器、逆变器和电磁阀/继电器驱动器服务。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N5935
- 商品编号
- C2907952
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 12.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 30A | |
| 集射极击穿电压(Vceo) | 80V | |
| 耗散功率(Pd) | 175W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 100@30A,4V | |
| 特征频率(fT) | 30MHz | |
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 2V@20A,1.3A | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
- 直流电流增益：在集电极电流 (IC) 为 30A 时，共发射极直流电流放大系数 (hFE) 为 20 - 100
- 低集电极饱和电压：在集电极电流 (IC) 为 20A 时，集电极 - 发射极饱和电压 (VCE(sat)) 最大为 2.0V
应用领域
- 适用于功率开关电路、音频放大器、串联和并联稳压器、驱动和输出级、直流 - 直流转换器、逆变器以及螺线管/继电器驱动电路。
