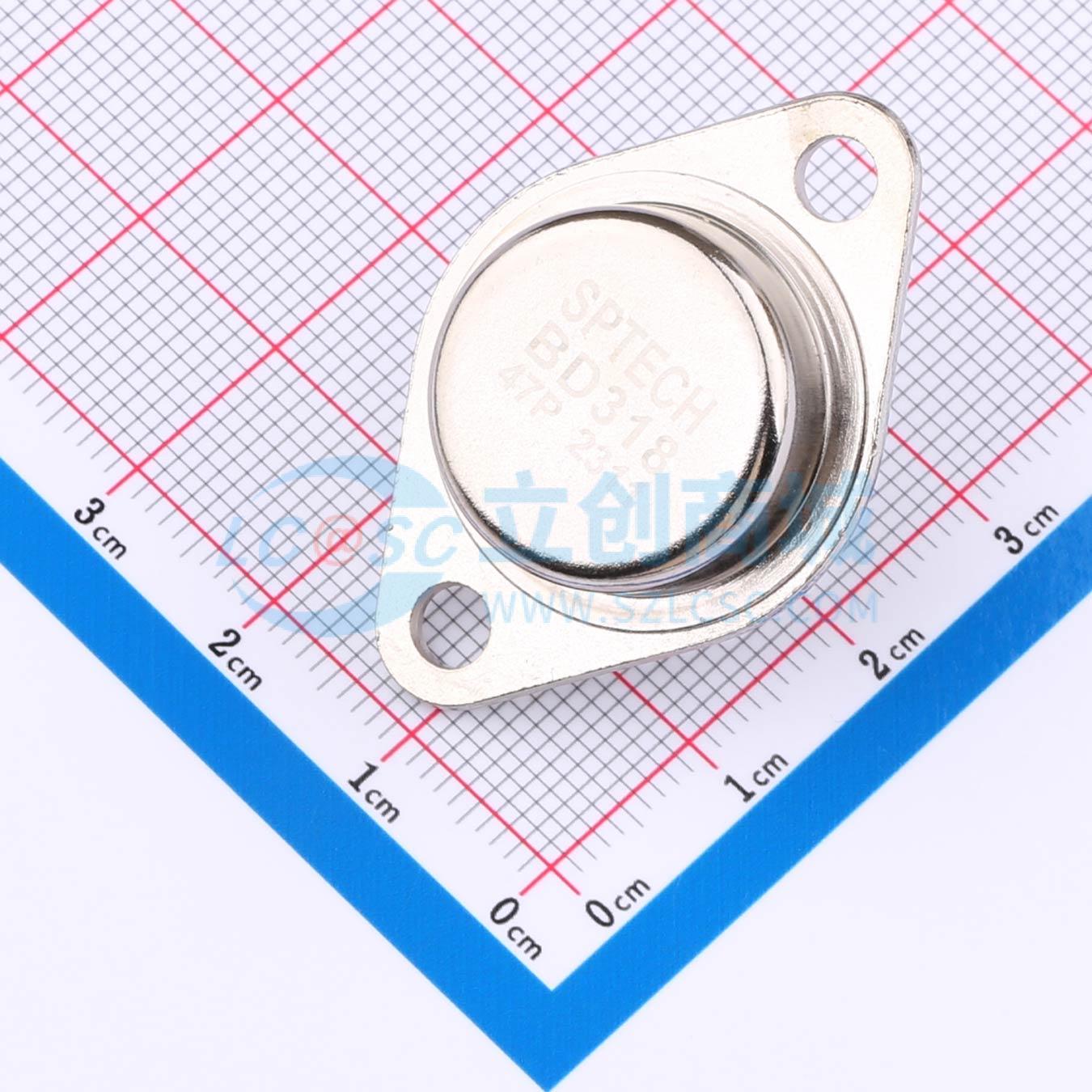

温馨提醒：图片仅供参考，商品以实物为准
BD318
PNP 电流:16A 电压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用程序·设计为高质量的放大器，工作高达100瓦到8欧姆负载。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- BD318
- 商品编号
- C2907961
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 11.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 16A | |
| 集射极击穿电压(Vceo) | 100V | |
| 耗散功率(Pd) | 200W | |
| 直流电流增益(hFE) | 25@5A,4V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 1MHz | |
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1V@8A,800mA | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 7V |
商品概述
- 出色的安全工作区
- 直流电流增益 - hFE = 25（最小值）@ IC = -5A
- 集电极 - 发射极饱和电压：VCE(sat) = - 1.0V（最大值）@ IC = - 8A
- 与 BD317 型互补
应用领域
- 专为向 8 欧姆负载输出功率高达 100 瓦的高品质放大器设计。
