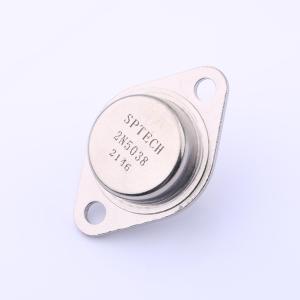

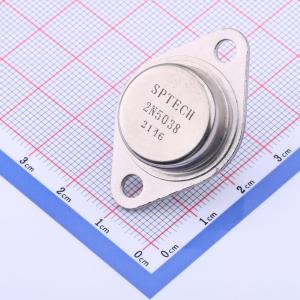

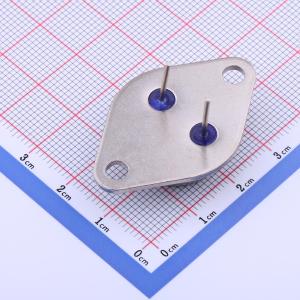

2N5038
NPN 电流:20A 电压:90V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于工业和商业应用中的开关调压器、逆变器、宽带放大器和功率振荡器
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N5038
- 商品编号
- C2907963
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 12.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 20A | |
| 集射极击穿电压(Vceo) | 90V | |
| 耗散功率(Pd) | 140W | |
| 直流电流增益(hFE) | 100@12A,5V |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 5mA | |
| 集射极饱和电压(VCE(sat)) | 2.5V@20A,5A | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 7V | |
| 数量 | 1个NPN |
商品概述
高速 - 下降时间 (tf) = 0.5 μs（最大值）
- 低饱和电压 - 集电极 - 发射极饱和电压 [VCE(sat)] ≤ 2.5 V（集电极电流 (IC) = 20 A 时）
应用领域
- 专为工业和商业应用中的开关稳压器、逆变器、宽带放大器和功率振荡器而设计。
