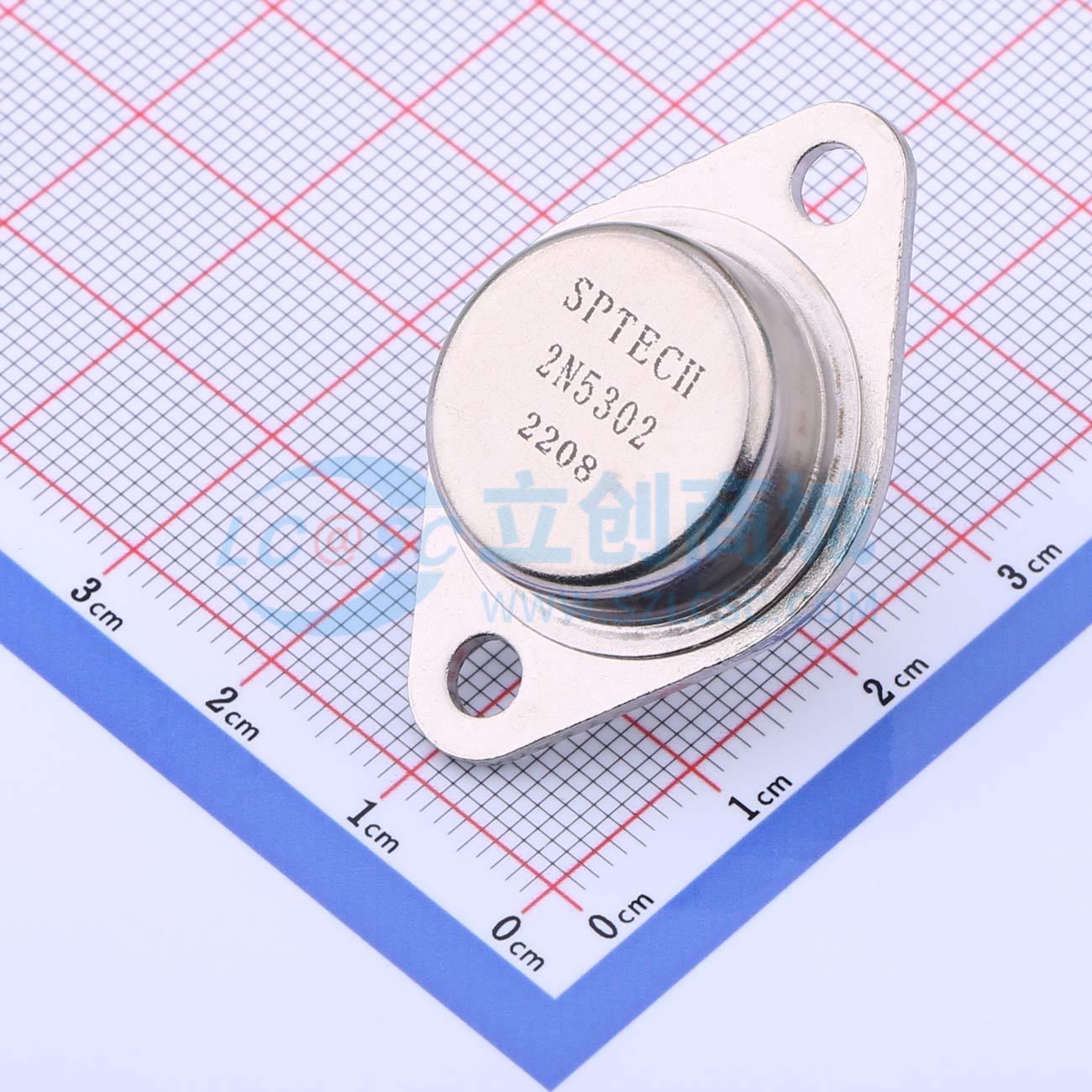

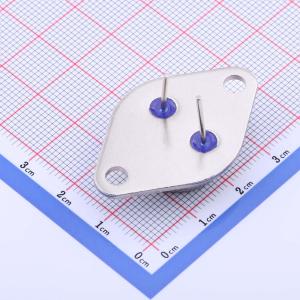

温馨提醒：图片仅供参考，商品以实物为准
2N5302
NPN 电流:30A 电压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于功率放大器和开关电路的应用。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N5302
- 商品编号
- C2907972
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 12.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 30A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 200W | |
| 直流电流增益(hFE) | 5@30A,4V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 2MHz | |
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 3V@30A,6A | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
- 低集电极饱和电压：VCE(sat) = 0.75V（最大值）@ IC = 10A
- 安全工作区宽
- 与2N4399型互补
应用领域
- 专为功率放大器和开关电路应用设计。
