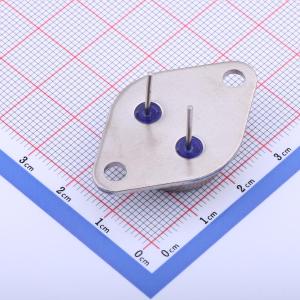

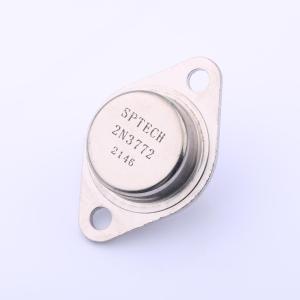

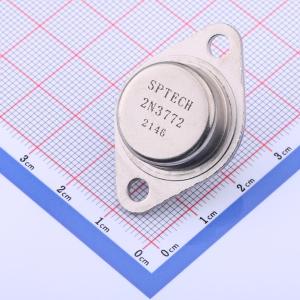

温馨提醒：图片仅供参考，商品以实物为准
2N3772
NPN 电流:20A 电压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于线性放大器，串联通调压器，和感应开关应用。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N3772
- 商品编号
- C2907964
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 12.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 20A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 150W | |
| 直流电流增益(hFE) | 60@10A,4V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 200kHz | |
| 集电极截止电流(Icbo) | 5mA | |
| 集射极饱和电压(VCE(sat)) | 4V@20A,4A | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 7V | |
| 数量 | 1个NPN |
商品概述
- 出色的安全工作区
- 高直流电流增益——hFE = 15（最小值），@Ic = 10A
- 低饱和电压——VCE(sat) = 1.4V（最大值），@IC = 10A
应用领域
- 适用于线性放大器、串联稳压电源和电感式开关应用。
