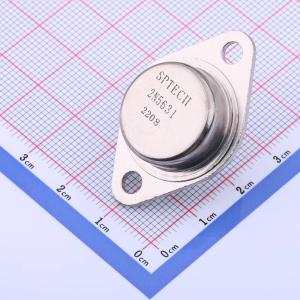

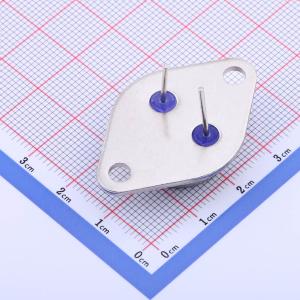

温馨提醒：图片仅供参考，商品以实物为准
2N5631
NPN 电流:16A 电压:140V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ·设计用于高功率音频放大器应用和高压开关调节器电路。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N5631
- 商品编号
- C2907968
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 12.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 16A | |
| 集射极击穿电压(Vceo) | 140V | |
| 耗散功率(Pd) | 200W | |
| 直流电流增益(hFE) | 60@8A,2V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 1MHz | |
| 集电极截止电流(Icbo) | 2mA | |
| 集射极饱和电压(VCE(sat)) | 2V@16A,4A | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 7V |
商品概述
- 出色的安全工作区
- 高直流电流增益——hFE = 15（最小值），集电极电流Ic = 8A时
- 低饱和电压——VCE(sat) = 1.0V（最大值），集电极电流IC = 10A时
- 与2N6031型互补
应用领域
- 专为高功率音频放大器应用和高压开关稳压器电路设计。
