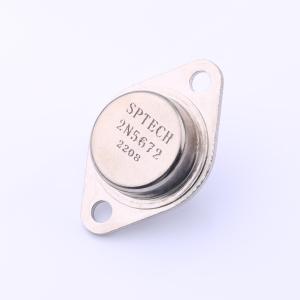

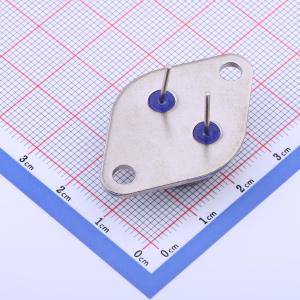

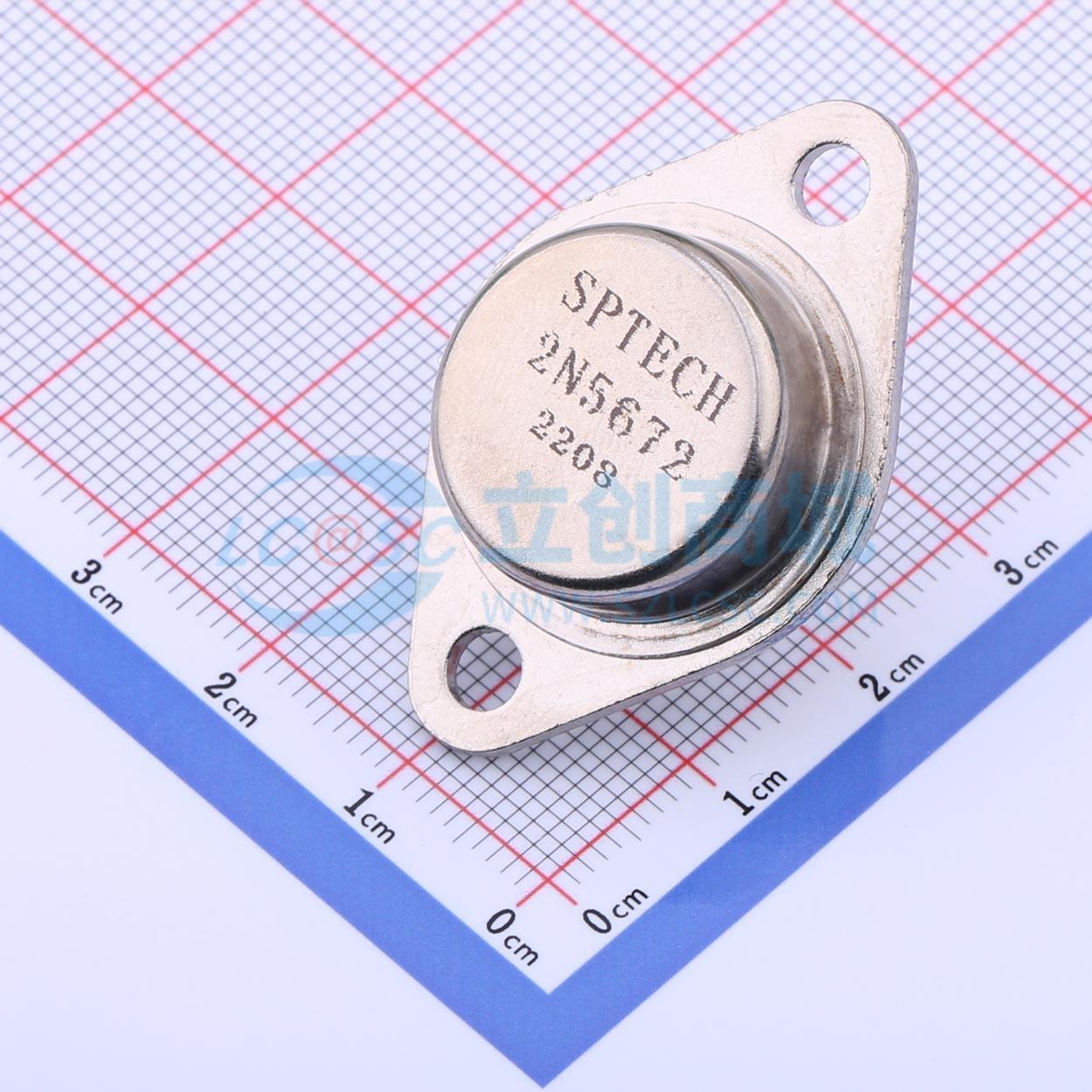

2N5672
2N5672
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计适用于通用功率放大器和开关应用。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N5672
- 商品编号
- C2907971
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 12.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 集电极电流(Ic) | 30A | |
| 集射极击穿电压(Vceo) | 120V | |
| 耗散功率(Pd) | 140W |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 40MHz | |
| 集电极截止电流(Icbo) | 10mA | |
| 集射极饱和电压(VCE(sat)) | 750mV@15A,1.2A | |
| 射基极击穿电压(Vebo) | 7V |
商品概述
- 直流电流增益：在集电极电流（IC）为15A时，共发射极电流放大系数（hFE）为20 ~ 100
- 低集电极饱和电压：在集电极电流（IC）为15A时，集电极-发射极饱和电压（VCE(sat)）最大为0.75V
- 安全工作区宽
应用领域
- 适用于通用功率放大器和开关应用。
