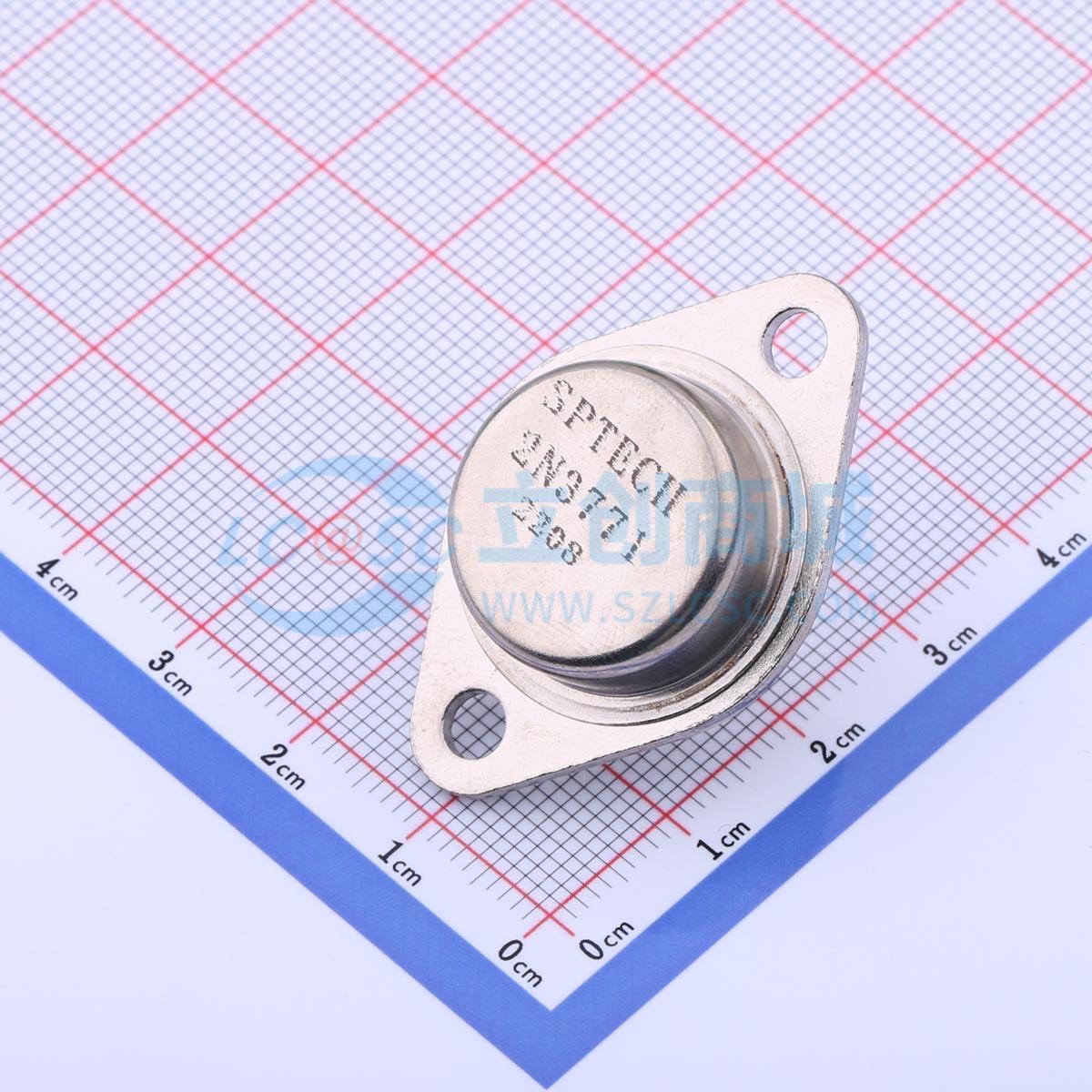

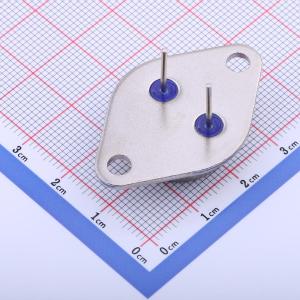

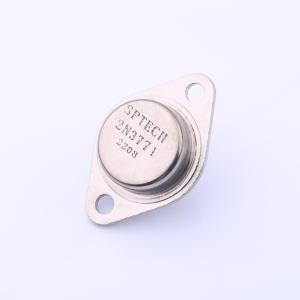

温馨提醒：图片仅供参考，商品以实物为准
2N3771
NPN 电流:30A 电压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于线性放大器、串联通调压器和感应开关应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N3771
- 商品编号
- C2907960
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 12.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 30A | |
| 集射极击穿电压(Vceo) | 40V | |
| 耗散功率(Pd) | 150W | |
| 直流电流增益(hFE) | 60@15A,4V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 200kHz | |
| 集电极截止电流(Icbo) | 2mA | |
| 集射极饱和电压(VCE(sat)) | 4V@30A,6A | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个NPN |
商品概述
- 出色的安全工作区
- 高直流电流增益 - h_{FE} = 15（最小值）@Ic = 15A
- 低饱和电压 - VCE(sat) = 2.0V（最大值）@ IC = 15A
应用领域
- 专为线性放大器、串联稳压电路和电感式开关应用而设计。
