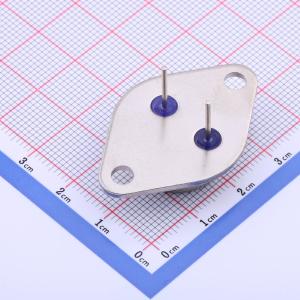

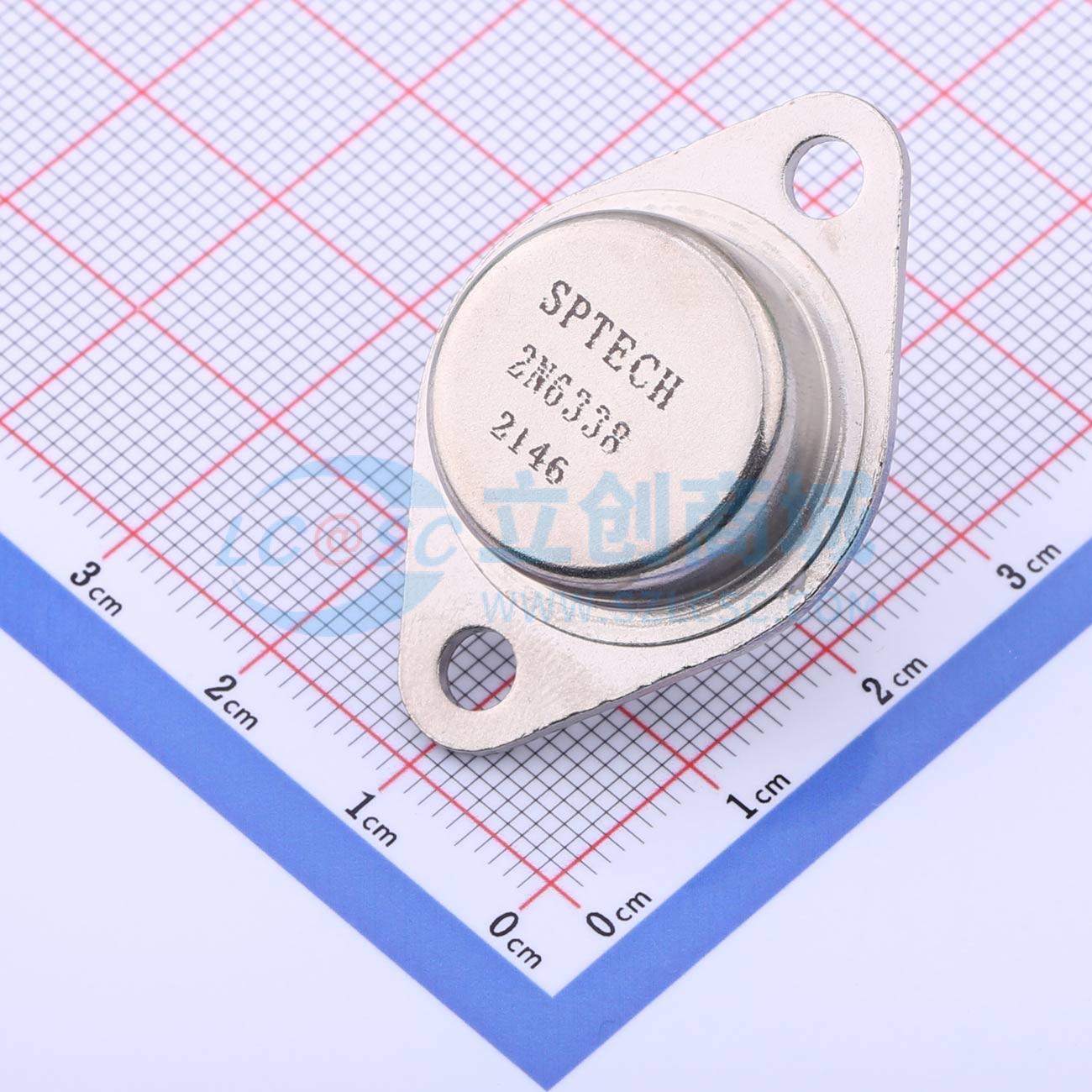

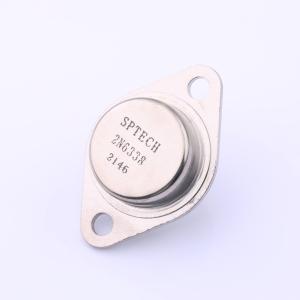

温馨提醒：图片仅供参考，商品以实物为准
2N6338
NPN 电流:25A 电压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ·设计用于功率放大器和开关电路的应用。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N6338
- 商品编号
- C2907957
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 12.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 25A | |
| 集射极击穿电压(Vceo) | 100V | |
| 耗散功率(Pd) | 200W | |
| 直流电流增益(hFE) | 120@10A,2V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 40MHz | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 1.8V@25A,2.5A | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 7V |
商品概述
- 集电极-发射极维持电压：
- VCEO(SUS) = 100V（最小值）
- VCEO(SUS) = 120V（最小值）
- VCEO(SUS) = 140V（最小值）
- VCEO(SUS) = 160V（最小值）
- 高开关速度
- 低饱和电压：在 IC = 10A 时，VCE(sat) = 1.0V（最大值）
应用领域
- 专为工业功率放大器和开关电路应用设计。
