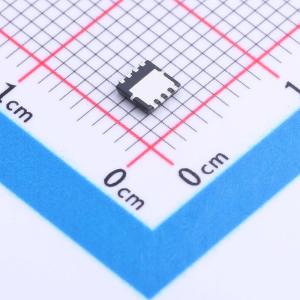

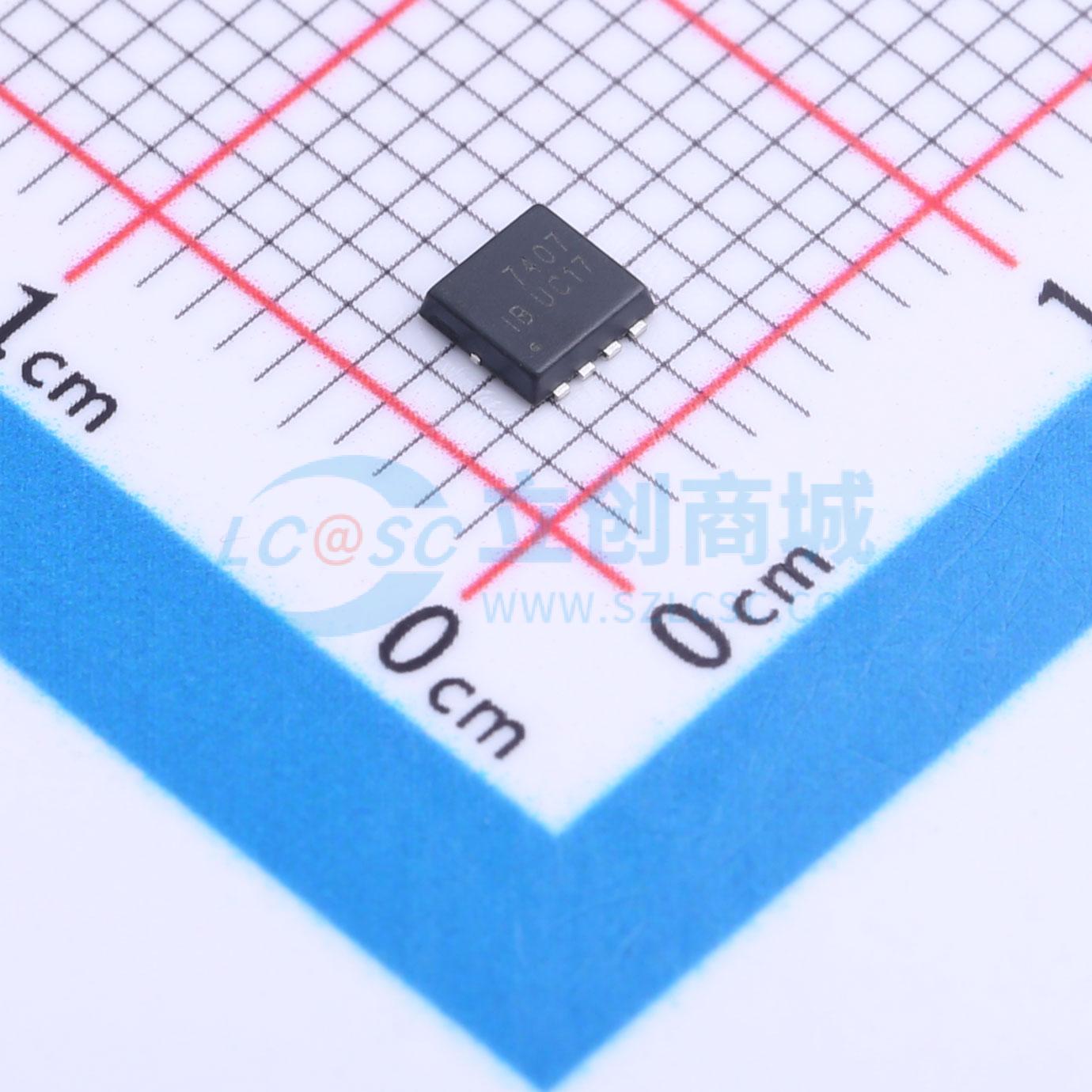

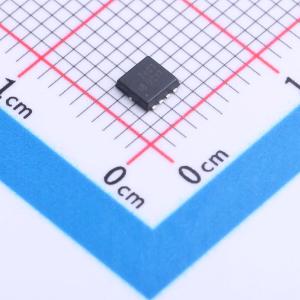

TW7407FL-Y
1个P沟道 耐压:30V 电流:50A 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 漏源电压(Vdss)：-30V 连续漏极电流(Id)：-50A 功率(Pd)：52W 导通电阻(RDS(on)@Vgs,Id)：6mΩ@10V,15A
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- TW7407FL-Y
- 商品编号
- C2903533
- 商品封装
- PDFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 8mΩ@10V | |
| 耗散功率(Pd) | 52W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 32nC@10V | |
| 输入电容(Ciss) | 3.594nF@15V | |
| 反向传输电容(Crss) | 409pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 441pF |
商品概述
MSK50P03NF采用先进的沟槽技术，具备出色的导通电阻RDS(ON)、低栅极电荷，且能在低至4.5V的栅极电压下工作。该器件适用于用作负载开关或PWM应用。
商品特性
- 漏源电压VDS = -30V，漏极电流ID = -50A
- 当栅源电压VGS = -10V时，导通电阻RDS(ON) < 15 mΩ
- 当栅源电压VGS = -4.5V时，导通电阻RDS(ON) < 25 mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用-负载开关-电源管理
