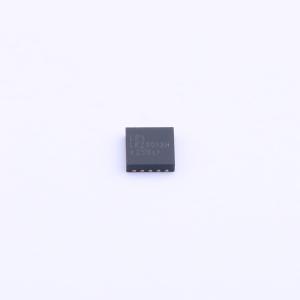

LP28013HQVF-435

1A单芯片锂离子和锂聚合物充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1A线性充电，工作电压高达30V，内置6.3V OVP，充电电流可调；支持4.35V电池充电；待机电流小于1uA，NTC检测带JEITA；充电截止电流可调
品牌名称: LOWPOWER(微源半导体)
商品型号: LP28013HQVF-435
商品编号: C2890381
商品封装: TDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.128克(g)

商品参数

商品概述

LP28013H是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其TDFN - 10封装和较少的外部元件数量使LP28013H非常适合便携式应用。充电电流和终止电流可通过外部电阻进行编程。当电池电压低于2.6V时，充电电流通常为编程充电电流的10%。在恒压阶段，如果充电电流降至终止电流水平，器件将禁用内部功率MOS，CHRG引脚变为高阻抗，这表明充电周期结束。当移除输入电源时，LP28013H自动进入低电流状态，将电池放电电流降至小于1μA。其他特性包括充电电流监测、欠压锁定、自动再充电以及一个状态引脚，用于指示充电终止和输入电压的存在。

商品特性

输入电压高达36V
输入过压保护：6.3V
短路保护
可编程充电电流高达1A
电池反向电流小于1μA
电池反接保护
无需MOSFET、检测电阻或隔离二极管
具有热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
TDFN - 10封装
符合RoHS标准且100%无铅

应用领域

便携式媒体播放器
游戏移动电源
蓝牙应用
个人数字助理/移动互联网设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~5.8V
	最大充电电流	1.1A
	充电饱和电压	4.35V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	1uA
