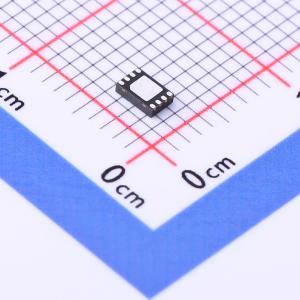

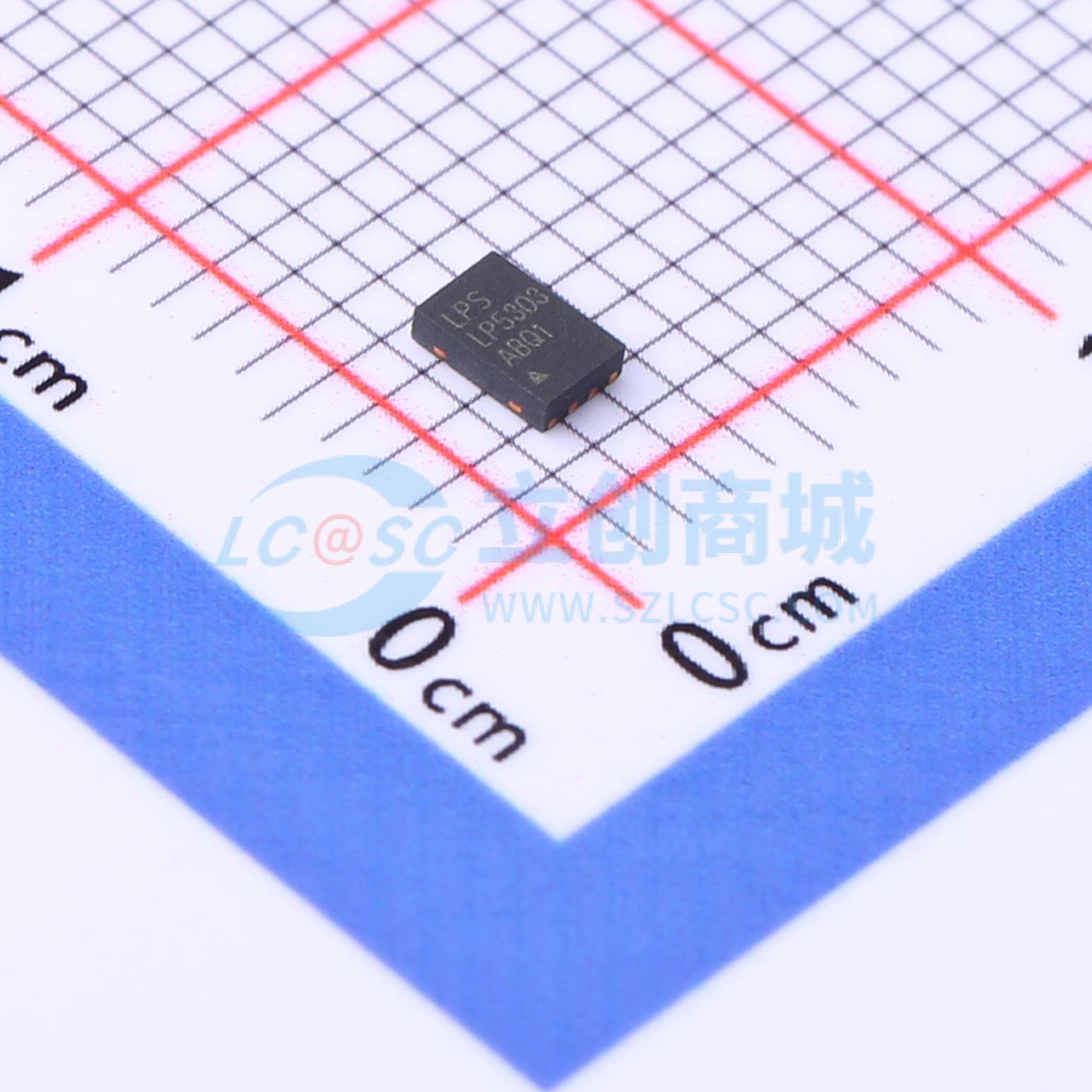

温馨提醒：图片仅供参考，商品以实物为准
LP5303AQVF
LP5303AQVF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6.1V过压保护；过流保护电流外部可调，可调范围500mA-3A；；内置过温保护
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP5303AQVF
- 商品编号
- C2890383
- 商品封装
- DFN-8-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 输出类型 | 开漏 | |
| 工作电压 | 4V~24V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | 6.1V | |
| 受监控电压数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 150uA |
商品概述
LP5303A是一款单通道过压和可编程过流保护器件。该器件集成了强大的保护和诊断功能，即使在输入过压、过流等有害事件发生时，也能确保输出端口的电压和电流稳定。同时，该器件具备短路和热关断保护功能，可安全关闭输出。该器件还支持外部调节电流限制。此特性通过在驱动大容性负载时降低浪涌电流，并尽可能减少过载电流，可提高电源系统的可靠性，从而消除系统欠压状况。该器件通过可靠的限流功能来防止故障。根据不同的器件要求，可配置相应的安全电流设定点，使芯片对过流事件做出反应，以保护电路系统。
商品特性
- 宽输入电压范围：4V至24V
- 过压保护（OVP）阈值：6.1V
- 过压保护（OVP）阈值时间小于1μs
- 可编程电流限制范围：300mA至3A
- 低RDS(ON)内部开关：在5V / 1A条件下为110mΩ
- 具备外部逻辑故障状态信号功能，用于过压保护（OVP）、过流保护（OCP）、短路和热关断
- 短路保护
- 热故障保护
- 提供DFN - 8 2x3mm封装
- 符合RoHS标准且100%无铅（Pb）
应用领域
- 智能可穿戴设备
- 数字机顶盒
- 适配器
- 电源设备
- 平板电脑
