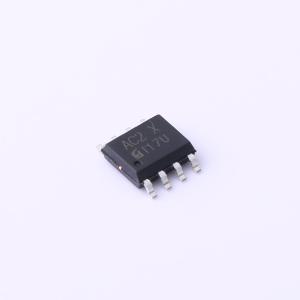

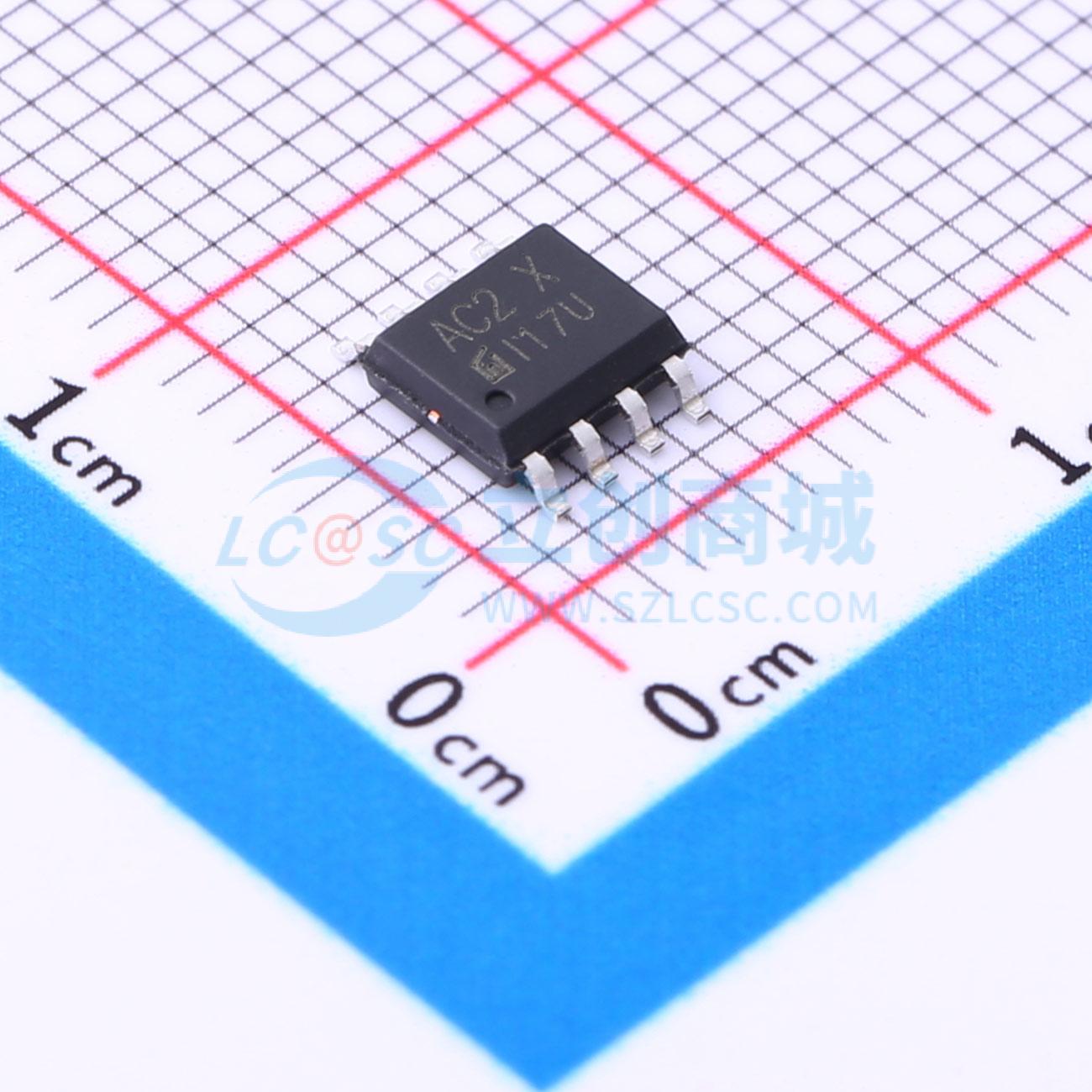

温馨提醒：图片仅供参考，商品以实物为准
LTC8332XS8/R8
零漂移、350kHz、26μA、轨到轨输入/输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 放大器通过使用获得专利的快速阶跃响应斩波稳定技术，为超低失调和漂移提供输入失调电压校正。这种方法可不断测量和补偿输入失调，消除随时间和温度的漂移以及 1/f 噪声的影响。该设计突破可实现 350kHz 的增益带宽积和 0.22V/μs 的高转换速率，同时仅消耗 26μA 的电源电流。这些器件具有单位增益稳定性，并具有良好的电源抑制比 (PSRR) 和共模抑制比 (CMRR)
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC8332XS8/R8
- 商品编号
- C2888135
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 增益带宽积(GBP) | 350kHz | |
| 输入偏置电流(Ib) | 70pA | |
| 输入失调电压(Vos) | 3uV | |
| 共模抑制比(CMRR) | 112dB | |
| 压摆率(SR) | 0.22V/us | |
| 输出电流 | 40mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 静态电流(Iq) | 26uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 57nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 100pA |
商品概述
LTC833x系列放大器采用获得专利的快速阶跃响应斩波稳定技术，可对输入失调电压进行校正，实现极低的失调和漂移。该方法可持续测量并补偿输入失调，消除随时间和温度产生的漂移以及1/f噪声的影响。这一设计突破使得器件能够在仅消耗26 μA电源电流的情况下，实现350kHz的增益带宽积和0.22V/μs的高压摆率。这些器件具有单位增益稳定性，并具备良好的电源抑制比（PSRR）和共模抑制比（CMRR）。 LTC833x系列非常适合需要对低电平信号进行精密放大的应用，这类应用无法容忍误差源，即使在需要高带宽和快速转换的情况下也是如此。轨到轨输入和输出摆幅使得高端和低端检测都变得轻松。LTC833x系列可在低至1.8V的单电源电压下工作，适用于双节电池应用。 LTC833x运算放大器增强了电磁干扰（EMI）保护功能，可最大程度减少来自外部源的任何电磁干扰，并具备高静电放电（ESD）保护（5kV HBM）。所有型号均在 -40°C至 +125°C的扩展工业温度范围内进行了规格定义。
商品特性
- 高直流精度：±15 μV（最大值）失调电压（VOS），漂移为 ±50 nV/°C（最大值）
- 开环电压增益（AVOL）：112 dB（最小值，VS = 5.5V）
- 电源抑制比（PSRR）：112 dB（最小值，VS = 5.5V）
- 共模抑制比（CMRR）：112 dB（最小值，VS = 5.5V）
- 噪声电压（Vn）：1.1 μVPP（典型值，f = 0.7至10 Hz）
- 350 kHz带宽和0.22 V/μs压摆率
- 1V阶跃时达到0.1%的建立时间：6 μs
- 过载恢复至0.1%的时间：55 μs
- 每个放大器26 μA的低功耗以及1.8 V至5.5 V的宽电源电压范围
- 工作温度范围：-40°C至 +125°C
应用领域
- 精密电流检测
- 电阻式热探测器
- 温度、位置和压力传感器
- 医疗设备
- 电子秤
- 应变计放大器
- 热电偶放大器
