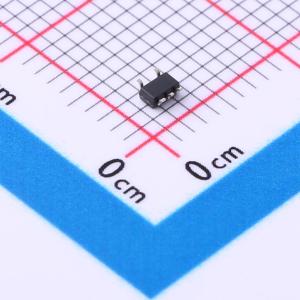

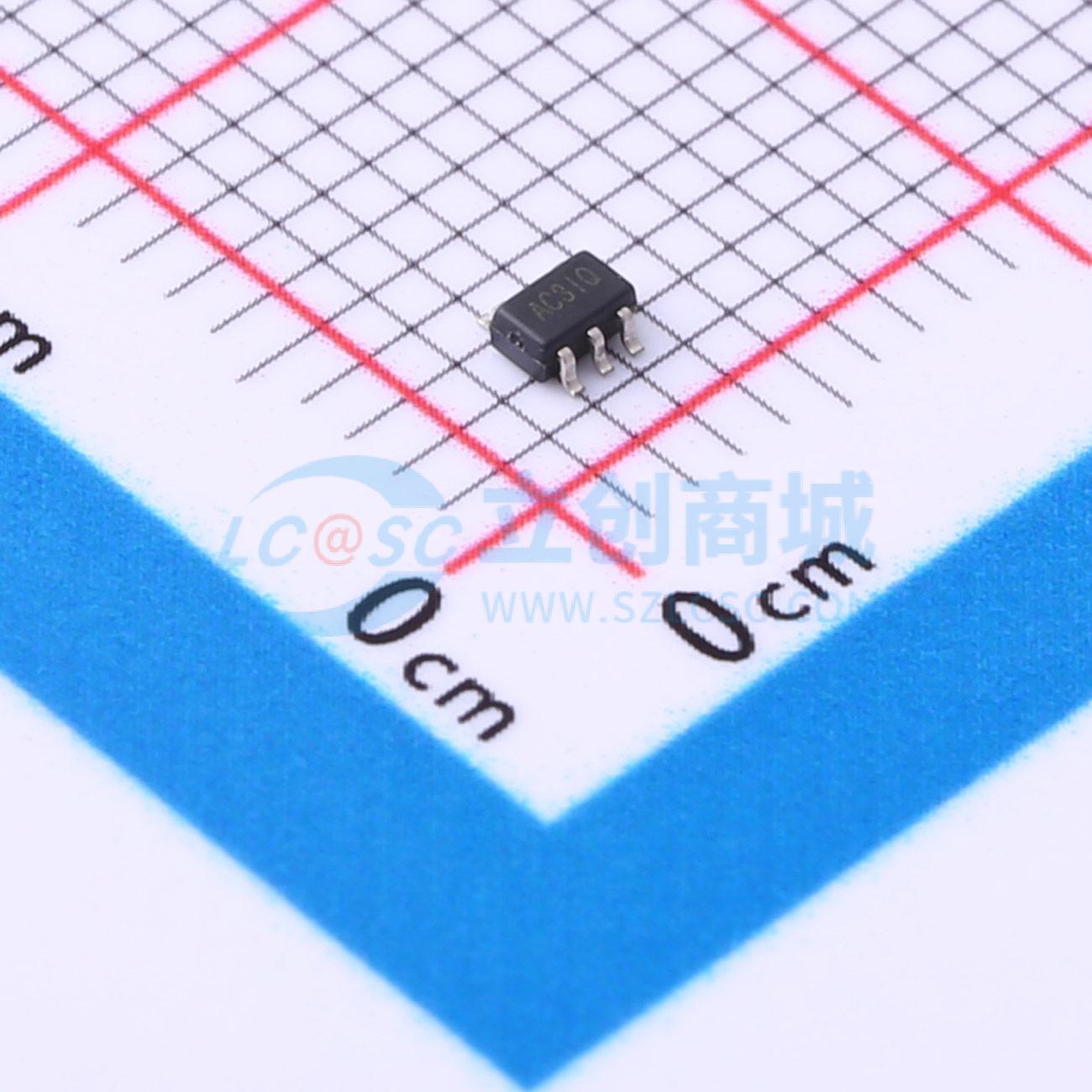

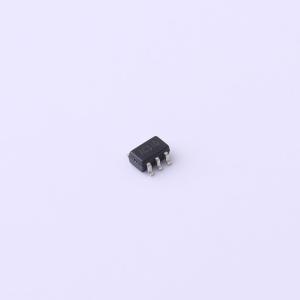

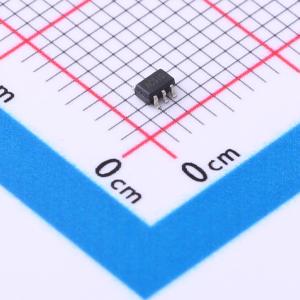

温馨提醒：图片仅供参考，商品以实物为准
LTC8333XC5/R6
零漂移、350kHz、26μA、轨到轨输入/输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC833x系列放大器采用获得专利的快速阶跃响应斩波稳定技术，可对输入失调电压进行校正，实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间和温度变化产生的漂移以及1/f噪声的影响。这一设计突破使得放大器能够在仅消耗26μA电源电流的情况下，实现350kHz的增益带宽积和0.22V/μs的高压摆率
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC8333XC5/R6
- 商品编号
- C2888136
- 商品封装
- SC-70-5L
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 增益带宽积(GBP) | 350kHz | |
| 输入失调电压(Vos) | 3uV | |
| 共模抑制比(CMRR) | 112dB | |
| 压摆率(SR) | 0.22V/us | |
| 输出电流 | 40mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 26uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 57nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 100pA |
商品概述
LTC833x 系列放大器采用获得专利的快速阶跃响应斩波稳定技术，可对输入失调电压进行校正，实现极低的失调和漂移。该方法可持续测量并补偿输入失调，消除随时间和温度产生的漂移以及 1/f 噪声的影响。这一设计突破使得器件能够在仅消耗 26 μA 电源电流的情况下，实现 350kHz 的增益带宽积和 0.22V/μs 的高压摆率。这些器件具有单位增益稳定性，并且具备良好的电源抑制比 (PSRR) 和共模抑制比 (CMRR)。 LTC833x 系列非常适合需要对低电平信号进行精密放大的应用，这类应用不能容忍误差源，即使在需要高带宽和快速转换的情况下也是如此。轨到轨输入和输出摆幅使高端和低端检测变得轻松。LTC833x 系列可在低至 1.8V 的单电源电压下工作，适用于双节电池应用。 LTC833x 运算放大器增强了 EMI 保护功能，可最大程度减少来自外部源的电磁干扰，并且具备高静电放电 (ESD) 保护能力（5kV HBM）。所有型号均在 -40℃ 至 +125℃ 的扩展工业温度范围内进行了规格定义。
商品特性
- 高直流精度：±15 μV（最大值）失调电压 (VOS)，漂移为 ±50 nV/℃（最大值）
- 开环电压增益 (AVOL)：112 dB（最小值，VS = 5.5V）
- 电源抑制比 (PSRR)：112 dB（最小值，VS = 5.5V）
- 共模抑制比 (CMRR)：112 dB（最小值，VS = 5.5V）
- 输入电压噪声 (Vn)：1.1 μVPP（典型值，f = 0.7 至 10 Hz）
- 350 kHz 带宽和 0.22 V/μs 压摆率
- 1V 阶跃至 0.1% 的建立时间：6 μs
- 过载恢复至 0.1% 的时间：55 μs
- 每个放大器 26 μA 低功耗，1.8 V 至 5.5 V 宽电源电压范围
- 工作温度范围：-40℃ 至 +125℃
应用领域
- 精密电流检测
- 电阻式热探测器
- 温度、位置和压力传感器
- 医疗设备
- 电子秤
- 应变计放大器
- 热电偶放大器
