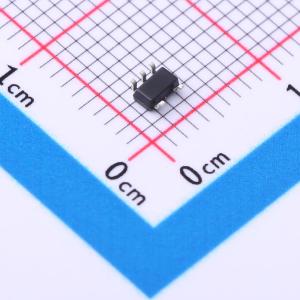

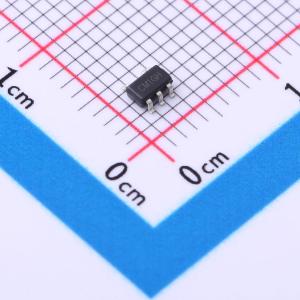

温馨提醒：图片仅供参考，商品以实物为准

LTC8741YT5/R6

33ns，微功耗，1.8V，RRI，推挽输出比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 135μA, 33ns 推挽输出微功耗高速比较器 SOT23-5L
品牌名称: Linearin(先积集成)
商品型号: LTC8741YT5/R6
商品编号: C2888154
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	800uV
	输入偏置电流(Ib)	5pA
	传播延迟(tpd)	33ns
	滞后电压(Vhys)	3mV
	共模抑制比(CMRR)	82dB
	输出类型	推挽
	输出模式	CMOS；TTL

	属性	参数值
	轨到轨	轨到轨输入
	静态电流(Iq)	135uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	10V
	单电源	1.8V~5.5V
	输入失调电压温漂(Vos TC)	1uV/℃
	输入失调电流(Ios)	10pA
	响应时间(tr)	8ns

商品概述

LTC8741/8742/8743/8744 是单通道、双通道和四通道推挽输出比较器，集高速（33 ns 传播延迟）与微功耗（135 μA）于一身，采用小型封装，具备轨到轨输入、低失调电压（0.8 mV）、大输出驱动电流以及 1.8 V 至 5.5 V 宽电源电压范围等特性。这些器件非常易于在各种需要关键响应时间、对功率敏感、低电压和/或电路板空间有限的应用中使用。LTC8741/8742/8743/8744 的输出无需外部上拉电路即可拉至任一电源轨的 0.1 V 以内，使其非常适合与 CMOS 和 TTL 逻辑接口。所有输入和输出引脚都能承受任一电源轨的连续短路故障情况。内部迟滞确保即使输入信号变化缓慢，输出也能干净利落地切换。 LTC8741/LTC8743（单通道）提供 SOT23 - 5L 和 SC70 - 5L 两种封装。LTC8742（双通道）提供 DFN - 8L、SOIC - 8L 和 MSOP - 8L 封装。LTC8744（四通道）提供 SOIC - 14L 和 TSSOP - 14L 封装。所有器件的额定工作温度范围为 -40 °C 至 +125 °C 工业温度范围。

商品特性

快速 33 ns 传播延迟（100 - mV 过驱动）
微功耗工作电流（135 μA），节省电池电量
单 1.8 V 至 5.5 V 电源电压范围，可由相同的 1.8V/2.5V/3.3V/5V 系统电源轨供电
轨到轨输入
推挽输出电流驱动：5V 电源下典型值为 30 mA
内部迟滞，实现干净切换
内部 RF/EMI 滤波器
工作温度范围：-40 °C 至 +125 °C

应用领域

消费类配件
手机、平板电脑和笔记本电脑
便携式和电池供电设备
报警器和监控电路
过零检测器
阈值检测器和鉴别器
窗口比较器
红外接收器
电平转换器
线路接收器
