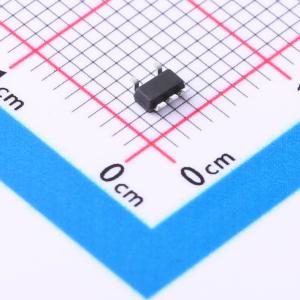

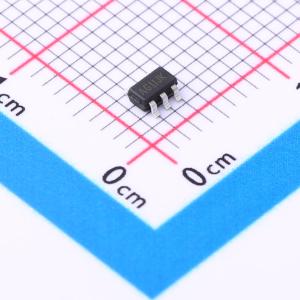

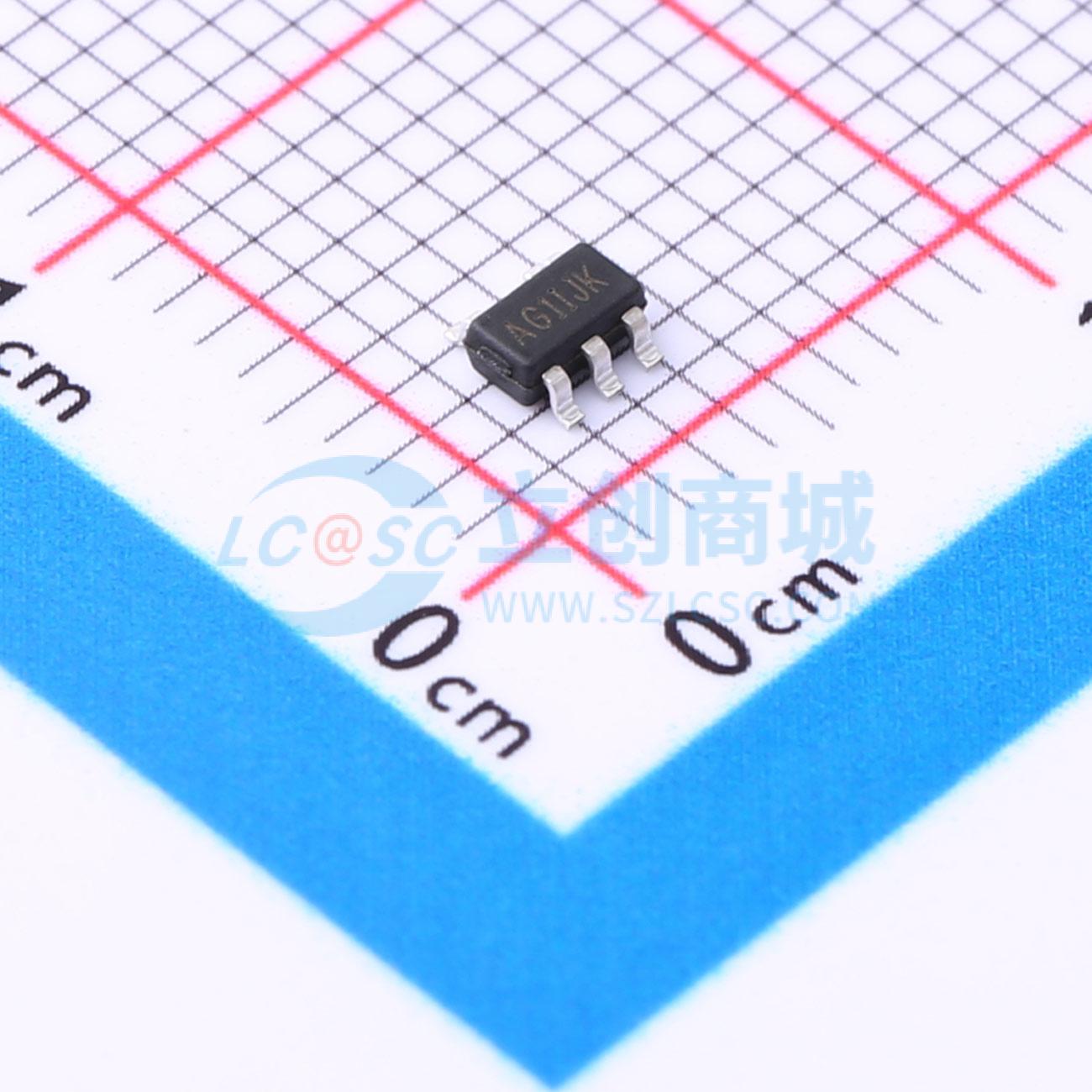

LTC8841XT5/R6
微功耗、1.5MHz、低噪声、轨到轨输入输出、1.8V精密放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC884x 系列单通道、双通道和四通道放大器采用专有技术，可对输入失调电压进行校正，实现低失调（最大 350 μV）和低漂移（0.8 μV/°C）。该系列放大器具有轨到轨输入和输出摆幅，静态电流低（典型值 85 μA），带宽达 1.5 MHz，且噪声极低（1 kHz 时为 25 nV/√Hz），非常适合用于各种电池供电应用，如手机、平板电脑、笔记本电脑和便携式医疗设备。低输入偏置电流使这些放大器可用于源阻抗达兆欧级的应用
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC8841XT5/R6
- 商品编号
- C2888168
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 1.5MHz | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电压(Vos) | 350uV | |
| 共模抑制比(CMRR) | 96dB | |
| 压摆率(SR) | 1.2V/us | |
| 输出电流 | 45mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 800nV/℃ | |
| 静态电流(Iq) | 85uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 25nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 1pA |
商品概述
LTC884x系列单通道、双通道和四通道放大器采用专有技术，可进行输入失调电压校正，实现低失调（最大350 μV）和低漂移（0.8 μV/°C）。该系列放大器具有轨到轨输入和输出摆幅、低静态电流（典型值85 μA），同时具备1.5 MHz的宽带宽和极低噪声（1 kHz时为25 nV/√Hz），非常适合用于各种电池供电应用，如手机、平板电脑、笔记本电脑和便携式医疗设备。低输入偏置电流使这些放大器可用于源阻抗达兆欧级的应用。 LTC884x放大器的稳健设计让电路设计人员使用起来更加轻松：在高达500 pF的容性负载下具有单位增益稳定性，集成了RF/EMI抑制滤波器，在过驱动条件下无相位反转，并且具有高静电放电（ESD）保护（5 kV HBM）。LTC884x放大器经过优化，可在0 °C至70 °C的温度范围内，以低至+1.8 V（±0.9 V）、高达+5.5 V（±2.75 V）的电压工作；在-40 °C至+125 °C的扩展温度范围内，可在+2.0 V（±1.0 V）至+5.5 V（±2.75 V）的电压下工作。
商品特性
- 高精度：最大输入失调电压±350 μV
- 低噪声：1 kHz时为25 nV/√Hz
- 单位增益稳定时增益带宽积为1.5 MHz
- 微功耗：每个放大器的电源电流为85 μA
- 在0 °C至70 °C温度范围内，单电源电压范围为1.8 V至5.5 V
- 轨到轨输入和输出
- 内置RF/EMI滤波器
- 扩展温度范围：-40 °C至+125 °C
应用领域
- 电池供电仪器：消费类、工业类、医疗类、笔记本电脑
- 无线充电器
- 音频输出
- 传感器信号调理：传感器接口、环路供电、有源滤波器
- 无线传感器：家庭安全、远程传感、无线计量
