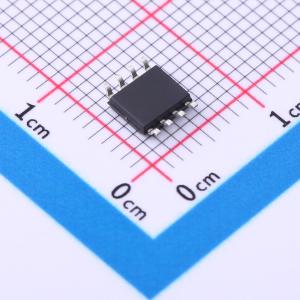

温馨提醒：图片仅供参考，商品以实物为准
LTC8812YS8/R8
适用于成本优化系统的600nA、轨到轨运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 15kHz 600nA SOIC-8L低功耗放大器
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC8812YS8/R8
- 商品编号
- C2888156
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.097克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 15kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 9V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5pA | |
| 噪声密度(eN) | 184nV/√Hz@100Hz | |
| 共模抑制比(CMRR) | 84dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 600nA | |
| 输出电流 | 27mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.7V~5.5V | |
| 双电源(Vee~Vcc) | 850mV~2.75V；-2.75V~-850mV |
商品概述
LTC881x 系列单通道、双通道和四通道放大器的特点是增益带宽（GBW）与电源电流之比达到最大，非常适合电池供电的应用，如便携式仪器、便携式医疗设备、可穿戴健身设备和无线远程传感器。LTC881x 系列具有轨到轨输入和输出摆幅，带宽为 15 kHz，同时具备超低电源电流（每个放大器在 5.0 V 时典型值为 600 nA）和低噪声（在 0.1 至 10 Hz 时为 6.3 μVₚ₋ₚ），是精密、成本优化的“常开”传感应用的理想选择。 LTC881x 放大器的稳健设计让电路设计人员使用起来更加便捷：集成了 RF/EMI 抑制滤波器，在过驱动条件下不会出现相位反转，并且具备高静电放电（ESD）保护（5 kV HBM）。LTC881x 放大器经过优化，可在低至 +1.7 V（±0.85 V）、高达 +5.5 V（±2.75 V）的电压下工作，工作温度范围扩展至 -40 ℃ 至 +85 ℃。 LTC8811（单通道）提供 SOT23 - 5L 和 SC70 - 5L 两种封装。LTC8812（双通道）提供 DFN - 8L、SOIC - 8L 和 MSOP - 8L 封装。四通道的 LTC8814 提供 SOIC - 14L 和 TSSOP - 14L 封装。
商品特性
- 超低功耗，延长电池使用寿命 每个放大器的电源电流为 600 nA（典型值，5 V 时）
- 单电源电压范围为 1.7 V 至 5.5 V
- 可由相同的 1.8V/2.5V/3.3V/5V 系统电源轨供电
- 增益带宽为 15 kHz
- 缓冲/滤波/增益级的精密规格 低输入失调电压：0.6 mV
- 低噪声：在 0.1 至 10 Hz 时为 6.3 μVₚ₋ₚ
- 输入偏置电流为 1 pA
- 轨到轨输入和输出
- 扩展温度范围：-40 ℃ 至 +85 ℃
应用领域
- 电池供电仪器：消费类、工业、医疗、笔记本电脑
- 可穿戴健身设备
- 传感器信号调理：传感器接口、环路供电、有源滤波器
- 无线传感器：家庭安全、远程传感、无线计量
