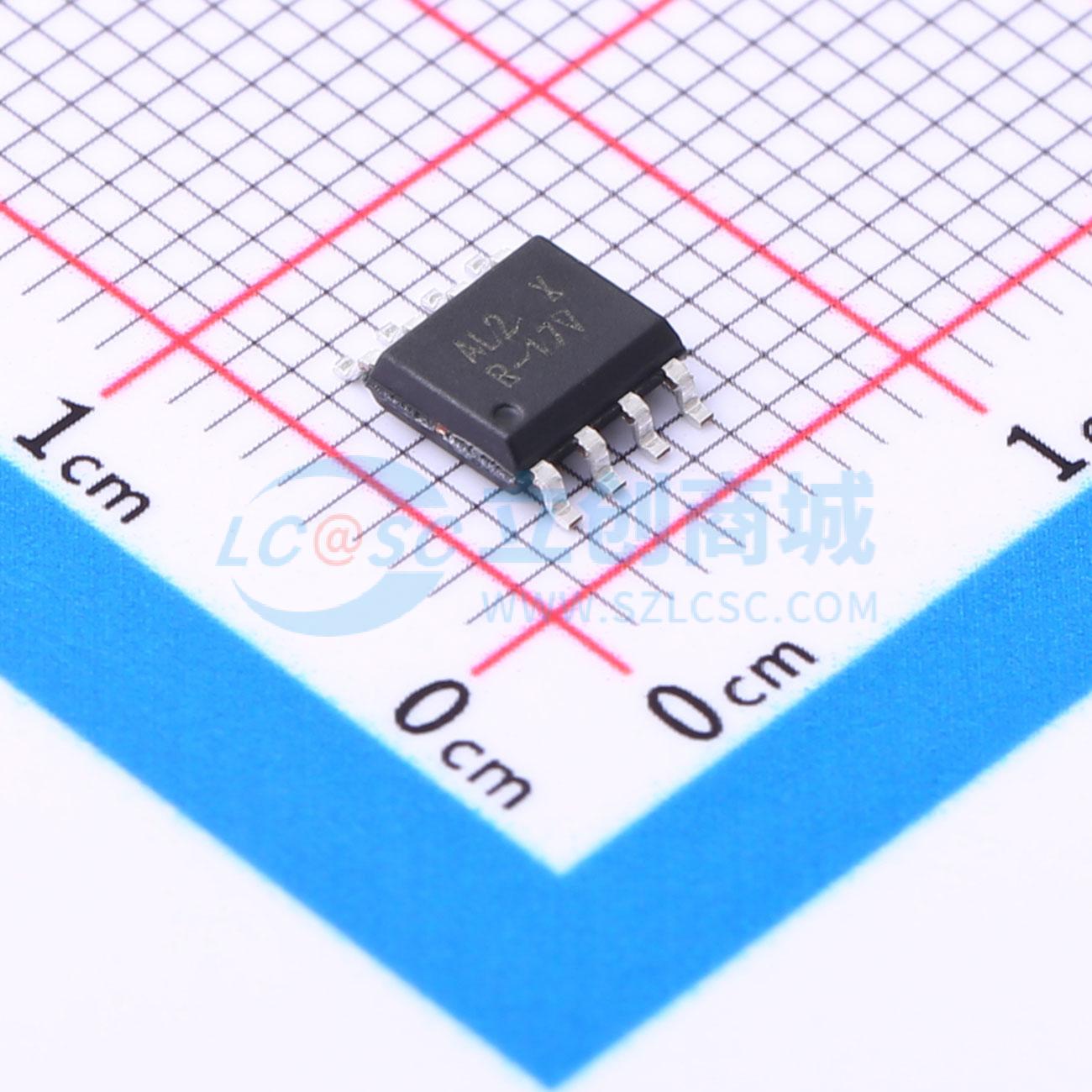

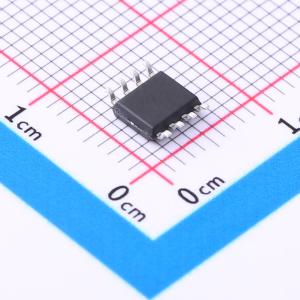

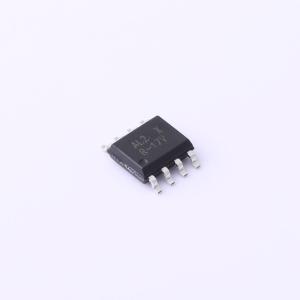

LTC8822XS8/R8
超低功耗、500kHz、1.8V、低噪声、轨到轨输入输出CMOS放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC882x 系列单通道、双通道和四通道放大器的特点是增益带宽（GBW）与电源电流之比达到最大，非常适合可穿戴设备、手机、平板电脑和便携式医疗设备等电池供电应用。LTC882x 系列具有轨到轨输入和输出摆幅、500 kHz 的宽带宽，同时电源电流超低（每个放大器在 VS = 5.5V 时典型值为 6.6 μA）且噪声低（在 0.1 至 10 Hz 时为 6 μVₚ₋ₚ），是精密或通用、低电流、低电压、电池供电应用的理想选择。低输入偏置电流使这些放大器可用于源阻抗达兆欧级的应用
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC8822XS8/R8
- 商品编号
- C2888161
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 500kHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 250V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 6nV/√Hz@10Hz | |
| 共模抑制比(CMRR) | 92dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 6.6uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -900mV~2.75V |
应用领域
- 电池供电设备：消费电子、工业、医疗、笔记本
- 可穿戴健身设备
- 音频输出
- 传感器信号调理：传感器接口、环路供电、有源滤波器
- 无线传感器：家庭安全、远程传感、无线计量
