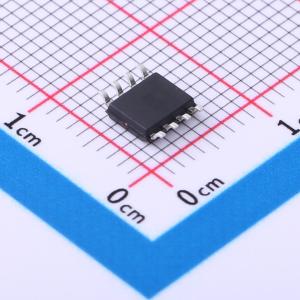

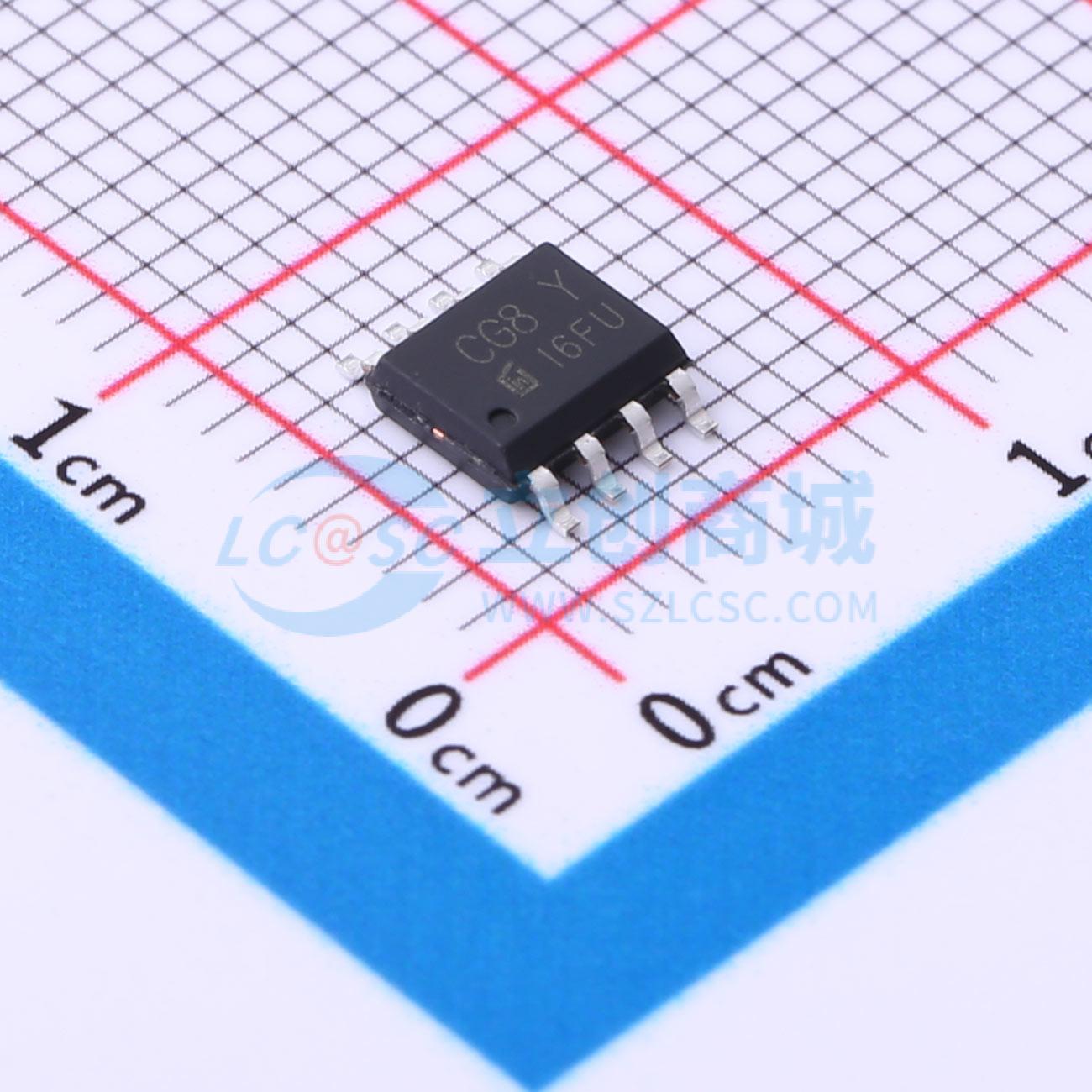

温馨提醒：图片仅供参考，商品以实物为准
LTC8632XS8/R8
9MHz、高转换速率、轨到轨输入输出CMOS放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC863x 系列单通道、双通道和四通道运算放大器代表了新一代通用低功耗运算放大器。该系列运算放大器具有轨到轨输入和输出（RRIO）摆幅，低静态电流（典型值为 700 μA），结合宽带宽（9 MHz）和极低噪声（1 kHz 时为 13 nV/√Hz），使其在各种需要在成本和性能之间取得良好平衡的电池供电应用中极具吸引力，如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪和白色家电等。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC8632XS8/R8
- 商品编号
- C2888145
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 9MHz | |
| 输入失调电压(Vos) | 700uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 8.5V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 13nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.3V~5.5V | |
| 双电源(Vee~Vcc) | 1.15V~2.75V；-2.75V~-1.15V |
商品概述
LTC863x系列单通道、双通道和四通道运算放大器代表了新一代通用低功耗运算放大器。该系列具有轨到轨输入和输出（RRIO）摆幅、低静态电流（典型值700 μA），同时具备宽带宽（9 MHz）和极低噪声（1 kHz时为13 nV/√Hz），使其非常适合各种对成本和性能要求平衡的电池供电应用，如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪和白色家电。低输入偏置电流使这些放大器适用于具有兆欧级源阻抗的应用。 LTC863x放大器的稳健设计为电路设计人员提供了易用性：在高达500 pF的容性负载下具有单位增益稳定性、集成RF/EMI抑制滤波器、在过驱动条件下无相位反转，以及高静电放电（ESD）保护（5 kV HBM）。LTC863x放大器经过优化，可在低至+2.3 V（±1.15 V）、高至+5.5 V（±2.75 V）的电压下工作，工作温度范围扩展至-40 ℃至+125 ℃。
商品特性
- 宽单位增益带宽：9 MHz
- 高转换速率：8.5 V/μs
- 快速建立时间：0.3 μs至0.1%
- 低噪声：1 kHz时为13 nV/√Hz
- 低输入失调电压：± 0.7 mV
- 单电源供电范围2.3至5.5 V
- 轨到轨输入和输出
- 内部RF/EMI滤波器
- 低电源电流：每个放大器在5 V电源下为700 μA
- 扩展温度范围：-40 ℃至+125 ℃
应用领域
- 电机相电流检测
- 光电二极管放大
- 音频输出
- 有源滤波器
- 驱动A/D转换器
- 便携式设备
- 电池供电仪器
