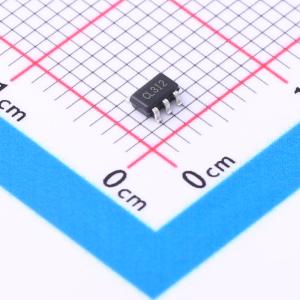

温馨提醒：图片仅供参考，商品以实物为准
LTC8703YT5/R6
超低功耗310nA、1.7V、轨到轨输入、CMOS输入比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 355nA SOT23-5L 低功耗比较器
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC8703YT5/R6
- 商品编号
- C2888150
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 5pA | |
| 传播延迟(tpd) | 12us | |
| 滞后电压(Vhys) | 5mV | |
| 共模抑制比(CMRR) | 84dB | |
| 输出类型 | 推挽 | |
| 输出模式 | CMOS；TTL |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 310nA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 单电源 | 1.7V~5.5V | |
| 双电源(Vee ~ Vcc) | 0.85V~2.75V；-2.75V~-0.85V | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输入失调电流(Ios) | 10pA | |
| 响应时间(tr) | 0.19us |
商品概述
LTC8701/8702/8703/8704器件为单通道、双通道和四通道比较器，具有推挽输出，非常适合对功率敏感的低压应用。该器件具有微功耗（典型值310 nA）、12 μs快速传播延迟，以及1.7 V至5.5 V的宽电源电压范围和轨到轨共模电压范围，使其成为各种便携式电子应用的理想选择，如手机、平板电脑、笔记本电脑和对功率要求极高且电路板空间有限的便携式设备。 LTC8701/8702/8703/8704的输出无需外部上拉电路即可拉至任一电源轨的0.1 V以内，使这些器件非常适合与CMOS和TTL逻辑接口。所有输入和输出引脚都能承受任一电源轨的连续短路故障情况。内部迟滞确保输出干净切换，即使输入信号变化缓慢。 LTC8701/LTC8703（单通道）提供SOT23 - 5L和SC70 - 5L两种封装。LTC8702（双通道）提供SOIC - 8L、MSOP - 8L和DFN - 8L封装。四通道LTC8704提供SOIC - 14L和TSSOP - 14L两种封装。所有器件的额定工作温度范围为 - 40 °C至 + 85 °C工业温度范围。
商品特性
- 微功耗工作电流（310 nA），节省电池电量
- 传播延迟：12 μs（100 - mV过驱动）
- 轨到轨输入
- 推挽输出电流驱动：5V电源下典型值为30 mA
- 内部迟滞，实现干净切换
- 内部RF/EMI滤波器
- 单1.7 V至5.5 V电源电压范围
- 可由相同的1.8V/2.5V/3.3V/5V系统电源轨供电
- 工作温度范围： - 40 °C至 + 85 °C
应用领域
- 手机、平板电脑和笔记本电脑
- 可穿戴设备和消费类配件
- 便携式医疗仪器
- 报警器和监测电路
- 电平检测器
- 红外接收器
- 多谐振荡器
