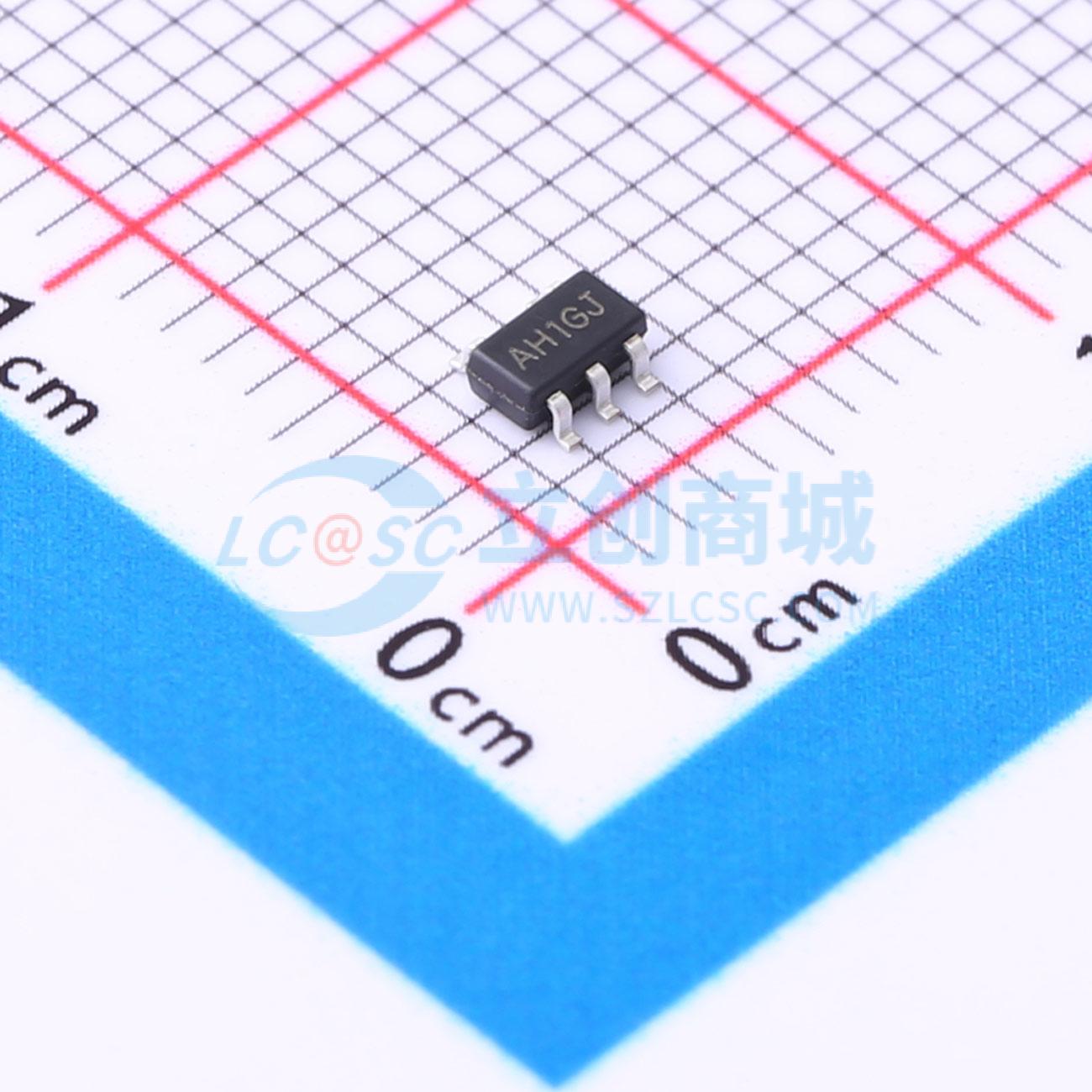

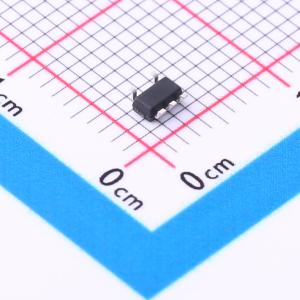

温馨提醒：图片仅供参考，商品以实物为准
LTC8631XT5/R6
9MHz、高转换速率、轨到轨输入输出CMOS放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道、双通道和四通道运算放大器代表了新一代通用、低功耗运算放大器。具有轨到轨输入和输出 (RRIO) 摆幅，低静态电流（典型值 700 μA），结合宽带宽（9 MHz）和非常低的噪声（1 kHz 时为 13 nV/Hz），使其非常适合各种需要在成本和性能之间取得良好平衡的电池供电应用，如音频输出、电机相电流感应、光电二极管放大、条形码扫描仪和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。该运算放大器的稳健设计为电路设计人员提供了易用性：高达 500 pF 容性负载下的单位增益稳定性、集成 RF/EMI 抑制滤波器、过驱动条件下无相位反转以及高静电放电 (ESD) 保护（5 kV HBM）
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC8631XT5/R6
- 商品编号
- C2888144
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 9MHz | |
| 输入失调电压(Vos) | 700uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 8.5V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 13nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.3V~5.5V | |
| 双电源(Vee~Vcc) | 1.15V~2.75V；-2.75V~-1.15V |
应用领域
- 电机相电流检测
- 光电二极管放大
- 音频输出
- 有源滤波器
- 驱动A/D转换器
- 便携设备
- 电池供电仪器
