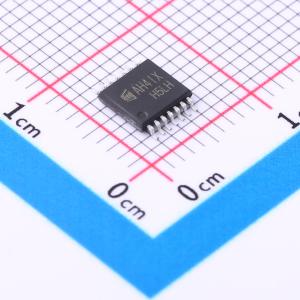

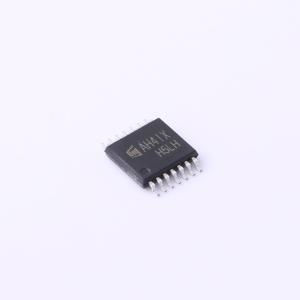

温馨提醒：图片仅供参考，商品以实物为准
LTC728XT14/R6
LTC728XT14/R6
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道、双通道和四通道运算放大器代表新一代通用、低功耗运算放大器。具有轨到轨输入和输出 (RRIO) 摆幅，低静态电流（典型值 750 μA），结合宽带宽 (11 MHz) 和非常低的噪声 (10 kHz 时 8 nV/Hz)，使其非常适合各种需要在成本和性能之间取得良好平衡的电池供电应用，如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。稳健的设计为电路设计人员提供了易用性：高达 300 pF 容性负载下的单位增益稳定性、集成 RF/EMI 抑制滤波器、过驱动条件下无相位反转以及高静电放电 (ESD) 保护 (5 kV HBM)
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC728XT14/R6
- 商品编号
- C2888133
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 4 | |
| 增益带宽积(GBP) | 11MHz | |
| 输入失调电压(Vos) | 500uV | |
| 共模抑制比(CMRR) | 96dB | |
| 压摆率(SR) | 11V/us | |
| 输出电流 | 75mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2.3uV/℃ | |
| 静态电流(Iq) | 750uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 噪声密度(eN) | 19nV/√Hz@100Hz | |
| 输入失调电流(Ios) | 1pA |
