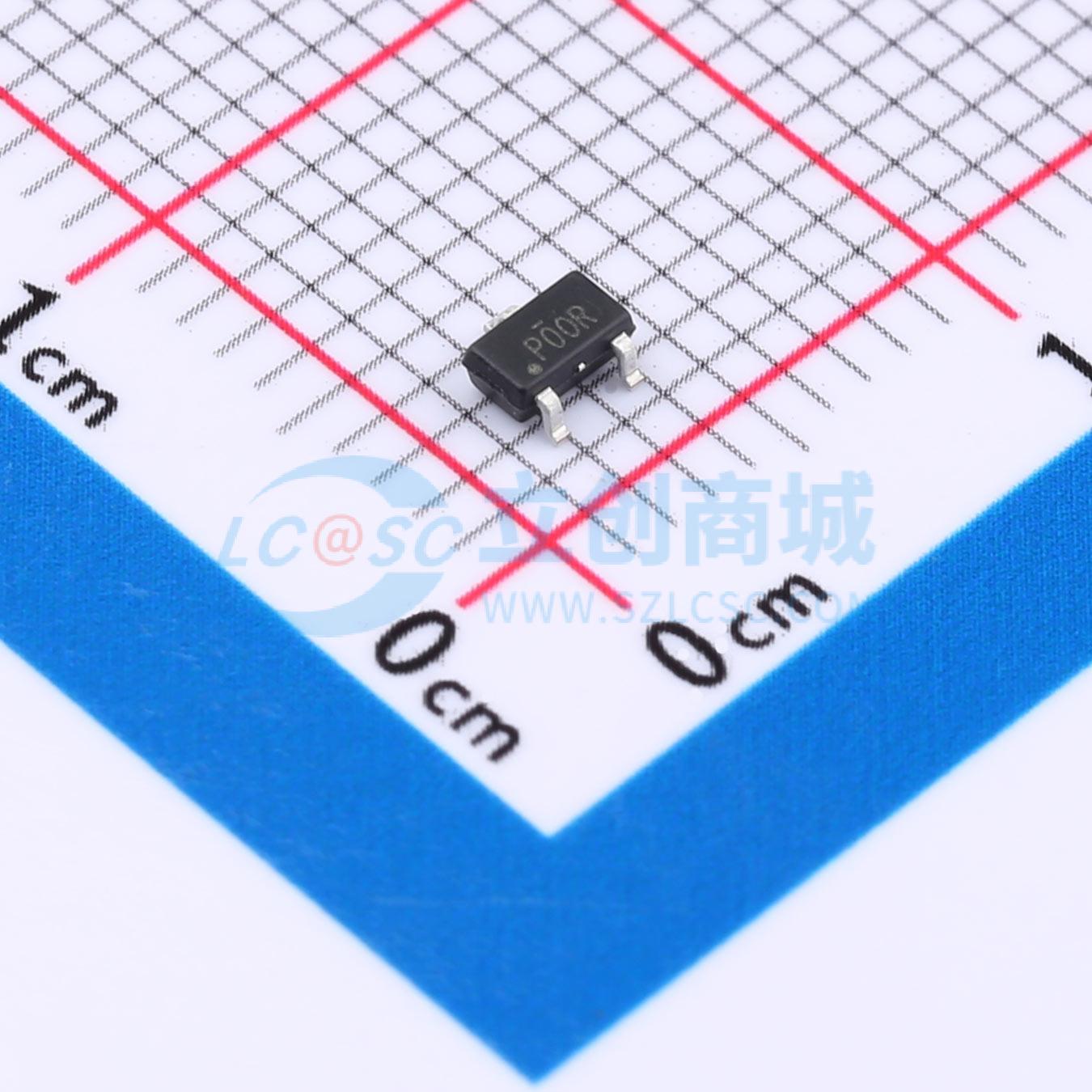

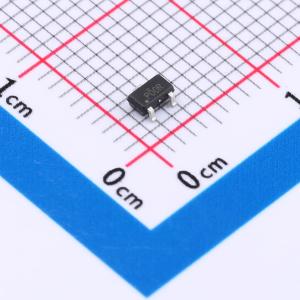

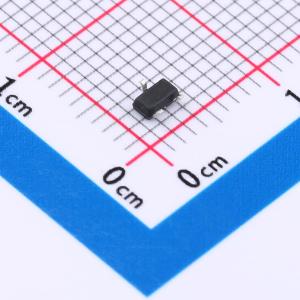

温馨提醒：图片仅供参考，商品以实物为准

BCT78L05AEUR-TR

0.7μA 微功耗，低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 0.7uA IQ Low Dropout Regulators
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT78L05AEUR-TR
商品编号: C2887837
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.047克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

BCT78L05A是一款低功耗、低噪声、低压差CMOS线性稳压器，输入电压范围为5.5V至15.0V，功耗低至0.7μA。它是低电压、低功耗应用的理想选择。低接地电流使其适用于电池供电的电源系统。BCT78L05A还提供超低的压差电压，可延长便携式电子设备的电池使用寿命。输出电流下限为300mA。 BCT78L05A采用环保型SOT23 - 3和SOT89 - 3封装。工作环境温度范围为-40°C至+85°C。

商品特性

5.5V - 15.0V宽输入电压范围
±2%高精度输出电压
0.7μA低功耗
300mA额定电流
低压差电压
输出电流限制
-40°C至85°C工作温度范围
提供环保型SOT23 - 3和SOT89 - 3封装

应用领域

调制解调器
手持式仪器
便携式/电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	270mV@(300mA)
	静态电流(Iq)	700nA
	特性	过流保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
