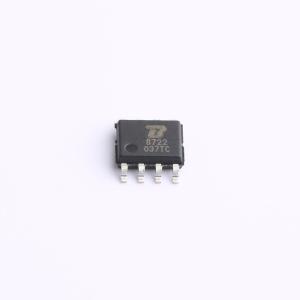

温馨提醒：图片仅供参考，商品以实物为准
BCT8722ESA-TR
高输出驱动、15MHz、9V/μs、轨到轨输入/输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BCT872X是高输出驱动CMOS运算放大器，采用2.1V至5.5V单电源供电，具备轨到轨输入和输出能力。这些放大器的压摆率高达9V/μs，增益带宽积（GBW）为15MHz。BCT872X可驱动耳机电平，还能在无线手持设备应用中为射频功率放大器（PA）提供偏置
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT8722ESA-TR
- 商品编号
- C2887851
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 15MHz | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50pA | |
| 噪声密度(eN) | 12nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.1V~5.5V |
