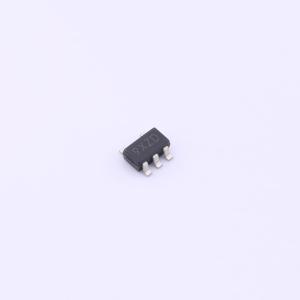

温馨提醒：图片仅供参考，商品以实物为准

MCP1801T-3002I/OT

150 mA、高电源抑制比、低静态电流LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP1801 是一系列 CMOS 低压差（LDO）稳压器，能够提供高达 150 mA 的电流，而静态电流仅为 25 μA（典型值）。其输入工作范围为 2.0 V 至 10.0 V，非常适合由两节至六节原电池供电的应用、9V 碱性电池供电的应用以及由一节或两节锂离子电池供电的应用。MCP1801 在输入输出电压差仅为 200 mV（典型值）的情况下（V_OUT = 3.3 V），能够提供 100 mA 的电流
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1801T-3002I/OT
商品编号: C2887882
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

MCP1801 是一系列 CMOS 低压差 (LDO) 稳压器，能够提供高达 150 mA 的电流，同时仅消耗 25 μA 的静态电流（典型值）。输入工作电压范围为 2.0 V 至 10.0 V，使其成为两节至六节原电池供电应用、9V 碱性电池以及一节或两节锂离子电池供电应用的理想选择。 MCP1801 仅需 200 mV（典型值）的输入输出电压差（V_OUT = 3.3 V）即可提供 100 mA 的电流。在 +25 °C 时，MCP1801 的输出电压容差典型值为 ±0.4%，最大值为 ±2%。在 +25 °C 时，线性调整率典型值为 ±0.01%。 LDO 输出在输出电容最小为 1 μF 时保持稳定。陶瓷、钽或铝电解电容器均可用于输入和输出。带折返功能的过流限制提供短路保护。关断 (SHDN) 功能可使输出启用或禁用。禁用时，MCP1801 仅消耗 0.01 μA 的电流（典型值）。

商品特性

最大输出电流 150 mA
低压差电压，100 mA 时典型值为 200 mV
典型静态电流 25 μA
典型关断电流 0.01 μA
输入工作电压范围：2.0 V 至 10.0 V
标准输出电压选项：0.9V、1.2V、1.8V、2.5V、3.0V、3.3V、5.0V、6.0V
输出电压精度：±2%（V_R > 1.5 V），±30 mV（V_R ≤ 1.5 V）
使用陶瓷输出电容时保持稳定
限流保护
关断引脚
高电源抑制比：10 kHz 时典型值为 70 dB

应用领域

电池供电设备
电池供电报警电路
烟雾探测器
二氧化碳探测器
寻呼机和手机
无线通信设备
智能电池组
低静态电流电压基准
个人数字助理 (PDA)
数码相机
微控制器电源
太阳能供电仪器
消费产品
电池供电数据记录仪

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	70dB@(10kHz)

	属性	参数值
	压差	350mV@(100mA)
	静态电流(Iq)	25uA
	特性	带使能；过流保护；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
