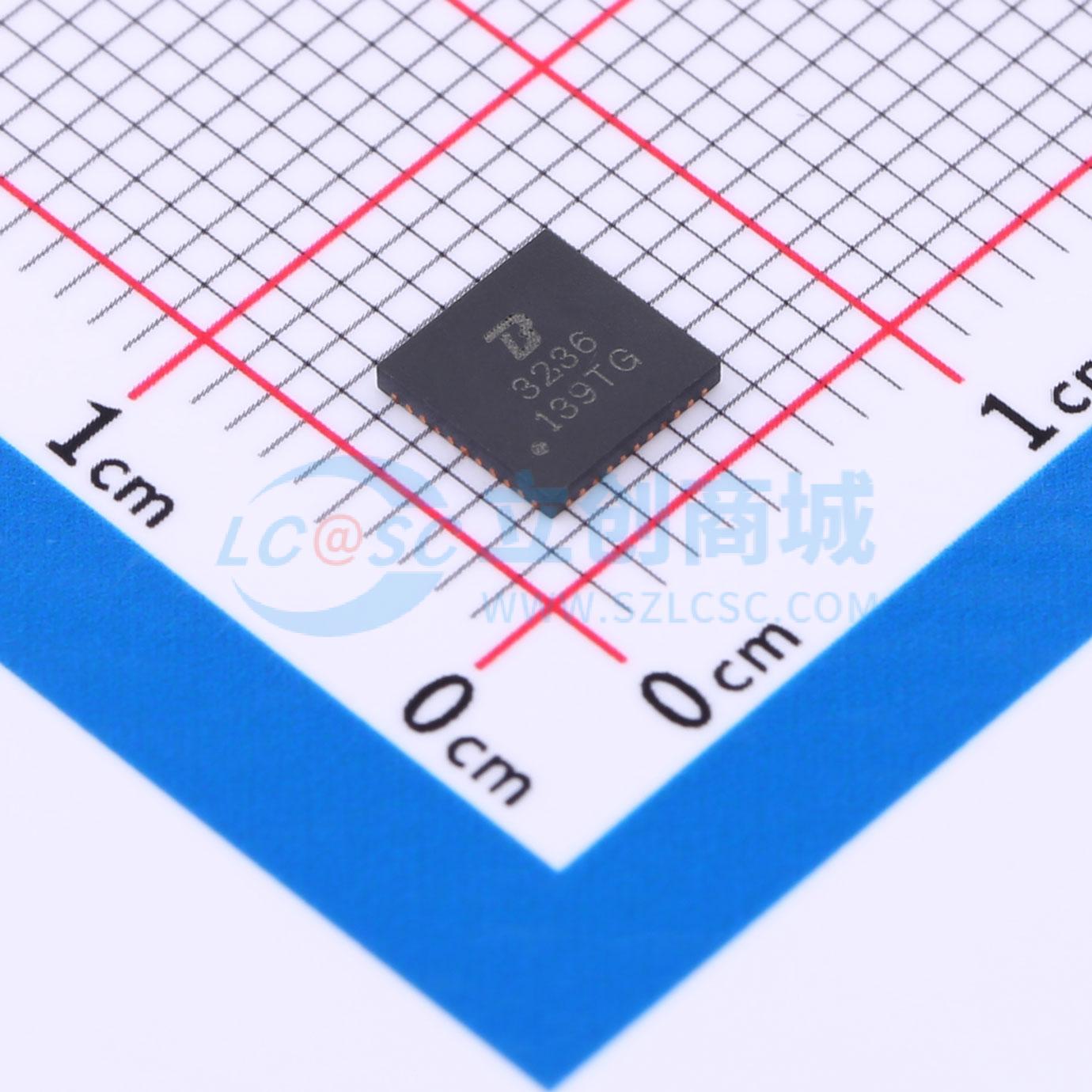

温馨提醒：图片仅供参考，商品以实物为准
BCT3236EGH-TR
36通道LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款具有36个独立输出通道的LED驱动器，每个通道的输出电流可通过I2C接口编程实现256级调节。每个通道的输出电流可通过外部电阻设置，最大可达38mA，并可独立按1、1/2、1/3和1/4的比例缩放。芯片可通过拉低SDB引脚或使用软件关机功能关闭，以降低功耗。采用QFN5X5-44L（5mm × 5mm）封装，工作电压范围为2.7V至5.5V，工作温度范围为-40℃至 + 85℃。
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT3236EGH-TR
- 商品编号
- C2887848
- 商品封装
- QFN-44-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.191克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 400kHz | |
| 通道数 | 36 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 38mA | |
| 调光 | I2C | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
BCT3236是一款具有36个独立输出通道的LED驱动器，每个通道的输出电流可通过I2C接口编程实现256级调节。每个通道的输出电流可通过外部电阻设置，最大可达38mA（最大值），并可独立按1、1/2、1/3和1/4的比例缩放。 通过将SDB引脚拉低或使用软件关机功能可关闭芯片，以降低功耗。 BCT3236采用QFN5X5 - 44L（5mm × 5mm）封装。它的工作电压范围为2.7V至5.5V，工作温度范围为-40℃至+85℃。
商品特性
- 2.7V至5.5V电源供电
- I2C接口，具备自动地址递增功能
- 内部复位寄存器
- 可对LED亮度进行256级调制
- 每个通道可独立控制
- 每个通道可独立按1、1/2、1/3和1/4的比例缩放
- 工作温度范围为-40℃至+85℃，采用QFN5X5 - 44L（5mm × 5mm）封装
应用领域
- 用于手机及其他手持设备的LED显示
- 家用电器中的LED。
