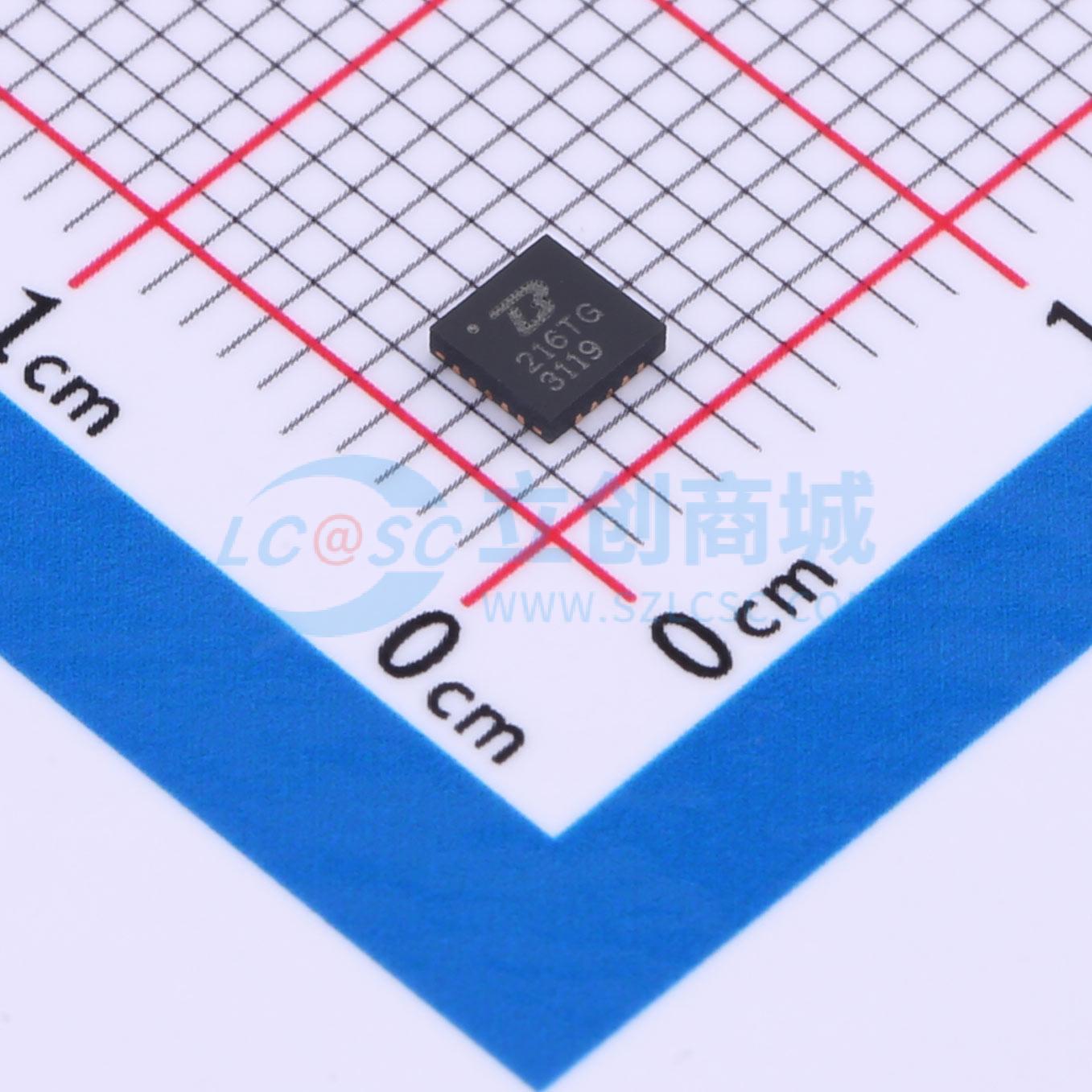

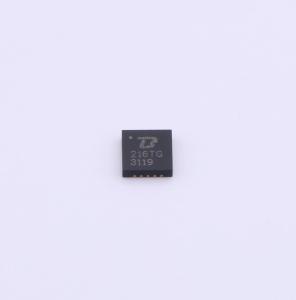

温馨提醒：图片仅供参考，商品以实物为准
BCT3119EGP-TR
具备SPI控制的9通道、64级恒流LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款集成了移位寄存器和数据锁存器的恒流驱动器，专为 LED 显示应用而设计。最大输出恒流可以使用外部电阻设置，并且可以通过与 MCU 的 SPI 接口设置 64 级电流。任何通道输出都可以有任何级别的电流。
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT3119EGP-TR
- 商品编号
- C2887845
- 商品封装
- QFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.159克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 20MHz | |
| 通道数 | 9 | |
| 输出电流 | 40mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | SPI | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
BCT3119 是一种集成了移位寄存器和数据锁存器的恒流驱动器。该CMOS器件专为LED显示应用设计。最大输出恒定电流可以通过外部电阻设置，并且通过与MCU的SPI接口可以设置64级电流。任何通道输出都可以具有任意级别的电流。
商品特性
- 9通道恒流输出，每通道最高40毫安
- 每个通道的电流可以通过MCU的SPI接口控制
- 上电复位（POR），所有寄存器位=0
- 适用于共阳极LED
- 高数据输入速率：<20MHz
- 供电电压范围：2.7V至5.5V
- 符合RoHS标准且100%无铅（Pb）
应用领域
- 手机
- 多色LED照明
- 显示背光
- 玩具/MP3/MP4/CD/迷你磁盘播放器
